Мостовой кран с поворотной стрелой г/п 5 тонн

21 555
Max
15 декабря 2012
  • 80

Теги: Мостовой 5 т
Категории: Чертежи мостовых кранов / Краны
Тип проекта Кол-во листов (чертежей)
Формат

Двухбалочный мостовой кран с поворотной стрелой

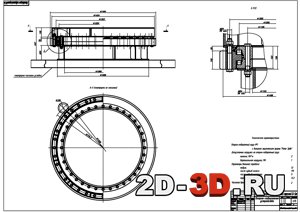

Опорно-поворотное устройство кранаМеханизм подъема



Расчетно-пояснительная записка в MathCADе.

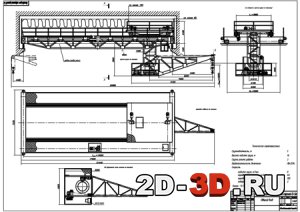

Список чертежей: общий вид мостового крана, механизм подъема, колодочный тормоз ТКГ-160, механизм поворота, опорно-поворотное устройство.



Характеристика крана:

Грузоподъемность Q = 5 т.;

Высота подъема Н = 16 м.;

Скорость подъема 8 м/мин.;

Скорость передвижения тележки 40 м/мин.;

Скорость поворота 2 об/мин.;

Скорость передвижения крана 100 м/мин.;

Пролет 16,5м.;

Группа классификации (режима) работы для крана – А3 (легкий);

Вылет 7м.



Краны подобной конструкции служат для передачи грузов из одного пролета в другой, смежный с ним, а так же для перемещения грузов за пределы цеха.

Металлоконструкция мостового крана состоит из моста, который перемещается на ходовых колесах по подкрановым путям а так же поворотной части крана. Подкрановые пути уложены на подкрановых продольных балках, закрепленных на консольных выступах колонн. Органы управления краном расположены в кабине, находящейся на поворотной части крана.



К чертежам прикладываются расчеты в MathCAD.



Чертежи выполнены в AutoCAD.
