Тележка мостового крана г/п 20/5 т

5 191
rihhansu
14 января 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 3
Тележка мостового крана г/п 20/5 т
Курсовой проект

Общий вид тележки мостового кранаМеханизм передвижения

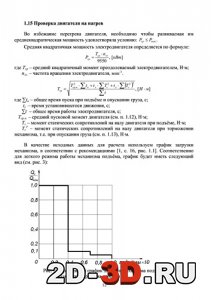

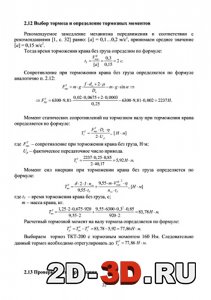

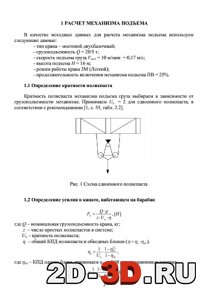

Определение кратности полиспастаПроверка двигателя на нагревВыбор тормоза и определение тормозных моментов

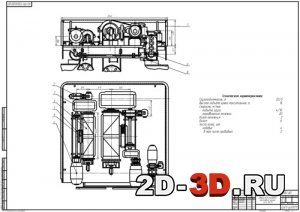

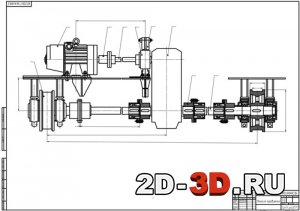

Список чертежей: общий вид тележки мостового крана, механизм передвижения, установка уравнительно блока, спецификации.

В проекте произведен расчет механизма передвижения, расчет механизма подъема.

Техническая характеристика тележки мостового крана:
Грузоподъёмность, т 20/5
Высота подъёма крюка максимальная, м, 16
Скорость, м/мин
- подъёма груза 4/10
- передвижения тележки 20
Колея тележки, м 2
База, м 6
Число колёс, шт:
- ходовых 4
- в том числе приводных 2

Техническая характеристика механизма передвижения:
1. Скорость передвижения, м/мин 20
2. Электродвигатель
- тип MTH-211-6
- мощность, кВт 7
- частота вращения, мин 920
3. Редуктор 1
- тип РМ-500
- передаточное число 40,17
4.Тормоз
- тормоз ТКТ-200
- тормозной момент, Н*м 160

Содержание пояснительной записки
Содержание
1 Расчет механизма подъема
1.1 Определение кратности полиспаста
1.2 Определение усилия в канате, набегающем на барабан
1.3 Выбор каната
1.4 Определение требуемого диаметра блоков и барабана
1.5 Выбор крюковой подвески
1.6 Определение размеров барабана
1.7 Выбор двигателя
1.8 Определение передаточного числа привода
1.9 Определение крутящих моментов и частот вращения на валах привода
1.10 Выбор муфты быстроходного вала
1.11 Выбор муфты тихоходного вала
1.12 Определение пусковых характеристик механизма
1.13 Расчет электромагнитного колодочного тормоза
1.14 Определение тормозных характеристик механизма
1.15 Проверка двигателя на нагрев
2 Расчет механизма передвижения
2.1 Выбор типа привода
2.2 Определение числа ходовых колес
2.3 Кинематическая схема механизма
2.4 Определение массы крана
2.5 Выбор ходовых колес
2.6 Определение сопротивления передвижению крана
2.7 Выбор двигателя
2.8 Определение передаточного числа привода
2.9 Выбор редуктора
2.10 Выбор муфты быстроходного вала
2.11 Определение пусковых характеристик механизма
2.12 Выбор тормоза и определение тормозных моментов
2.13 Проверка пути торможения
2.14 Проверка двигателя на нагрев
Список использованной литературы

Дополнительный чертёж тележки мостового крана.
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 23 (3)
