Мостовая кран-балка г/п 3 т

13 369
rihhansu
12 января 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 3
Категории: Чертежи мостовых кранов / Краны
Мостовая кран-балка г/п 3 т
Курсовой проект

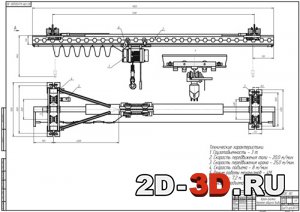

Кран-Балка (чертеж общего вида)

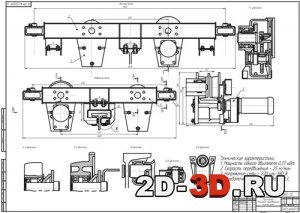

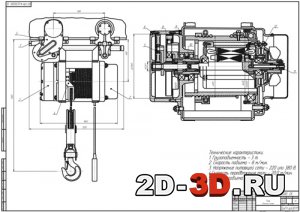

Механизм передвижения (сборочный чертеж)Таль (сборочный чертеж)

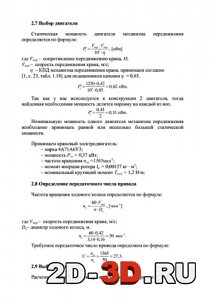

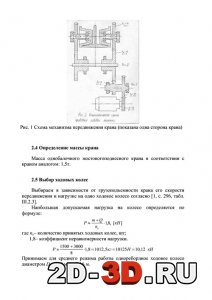

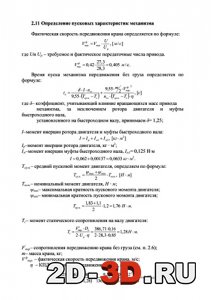

Выбор двигателя, определение передаточного числа приводаКинематическая схема механизмаОпределение пусковых характеристик механизма



Список чертежей: кран-балка (чертеж общего вида), механизм передвижения (сборочный чертеж), таль (сборочный чертеж), спецификации.

Проект содержит расчет механизмов передвижения и подъема крана.
Принимаем для однобалочного подвесного мостового крана – раздельный привод. Для данной подвесной кран-балки  грузоподъемностью 3 тонны – принимаем 4 ходовых колеса для одной стороны. Масса однобалочного мостового подвесного крана в соответствии с краном аналогом: 1,5т.
Крановый электродвигатель:
– марка 4А71А6У3;
– мощность Pэл = 0,37 кВт;
– частота вращения nэл =1365мин-1;
– момент инерции ротора Ip = 0,00137 кг · м2;
– номинальный крутящий момент Tном = 1,2 Н·м;

Технические характеристики:
1. Грузоподъемность - 3 т
2. Скорость передвижения тали - 20,0 м/мин
3. Скорость передвижения крана - 25,0 м/мин
4, Скорость подъема - 8 м/мин
5. Режим работы механизмов - 4М
6 .Пролет - 7,2 м
7. Высота подъема - 12,0 м
8. Мощность одного двигателя 0,37 кВт
9. Напряжение сети - 220 или 380 В
10. Передаточное число привода - 28,3
- тип крана – подвесная кран-балка
- режим работы крана 4К (средний)
- продолжительность включения механизма передвижения ПВ = 25%.

Содержание пояснительной записки
Расчет механизма передвижения
Выбор типа привода
Определение числа ходовых колес
Кинематическая схема механизма
Определение массы крана
Выбор ходовых колес
Определение сопротивления передвижению крана
Выбор двигателя
Определение передаточного числа привода
Выбор редуктора
Выбор муфты быстроходного вала
Выбор муфты тихоходного вала
Определение пусковых характеристик механизма
Выбор тормозаи определение тормозных моментов
Проверка пути торможения
Проверка двигателя на нагрев
Список использованных источников

Дополнительные чертежи мостовых кран-балок.
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 10 (3)
