Тележка мостового крана грузоподъемностью 5 т.

7 046
Max
7 ноября 2013
  • 100

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Теги: Мостовой 5 т

 Тележка мостового крана грузоподъемностью 5 т

 Курсовой проект


Подвеска крюковая

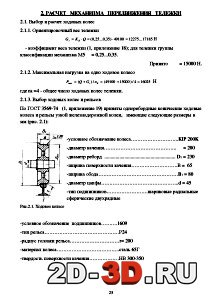

Выбор электродвигателя, редуктора и тормоза  Расчет механизма передвижения тележки Расчет механизма подъема груза


Скачать:

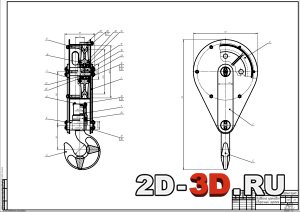

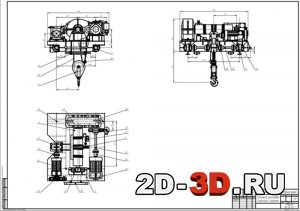

Список чертежей: подвеска крюковая, тележка крановая.


В данном курсовом проекте просчитана тележка мостового крана и подобраны: канат, барабан, блок, крюк, серьга, двигатели механизма подъема и передвижения тележка мостового крана, а также подобраны редуктора механизма подъема и передвижения тележки мостового крана, подобраны и подсчитаны тормоза на механизм подъема и передвижения тележки. Также подсчитаны время разгона двигателей, нагревы двигателей, поддерживают ли тормоза данную нагрузку, выдерживает ли серьга данное напряжение, которое возлагается на неё, выдерживает ли канат данное напряжение на разрыв. Также проверены колодки по давлению и магнит по усилию.

Содержание пояснительной записки

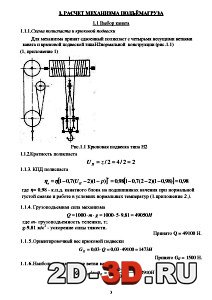

1. Расчет механизма подъема груза

1.1 Выбор каната

1.2 Размеры барабана

1.3 Расчет элементов крюковой подвески

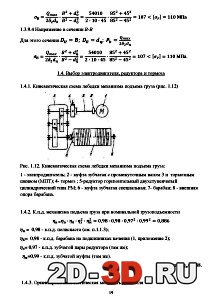

1.4 Выбор электродвигателя, редуктора и тормоза

1.5 Проверка двигателя по времени разгона

1.6 Проверка двигателя на нагрев

1.7 Путь торможения при подъеме крюковой подвески без груза

2. Расчет механизма передвижения тележки

2.1 Выбор и расчет ходовых колес

2.2 Сопротивления движению

2.3 Выбор электродвигателя и редуктора

2.4 Проверка двигателя по времени разгона

2.5 Проверка двигателя на нагрев

2.6 Проверка тележки на буксование при разгоне без груза

2.7 Выбор тормоза

2.8 Время и путь торможения тележки с номинальным грузом

3. Расчет тормоза ТКГ 200 для механизма подъема груза

3.1 Исходные данные

3.2 Усилия

3.3 Расчет пружины

3.4 Проверка толкателя

3.5 Проверка колодок по давлению

4. Вывод

5. Литература

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 39 (2)
