Привод ленточного конвейера с горизонтальным цилиндрическим редуктором

902
AntonPrekrashev
30 января 2023
  • 100

Формат файлов: frw, Компас-3D, dwg, AutoCAD, pdf, docx, Word
Кол-во чертежей: 2
Теги: Цилиндрический одноступенчатый
Категории: Категория с бесплатными чертежами, проектами и 3D / Редукторы и приводы, детали машин
Тип проекта Курсовой Кол-во листов (чертежей)
Формат frw, Компас-3D, dwg, AutoCAD, pdf, docx, Word 19 (2)
Привод ленточного конвейера с горизонтальным цилиндрическим редуктором
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Данный курсовой проект можно скачать без вип-доступа

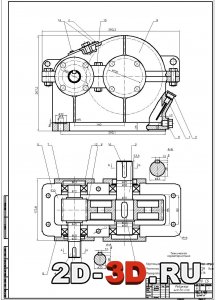

Привод ленточного конвейераРедуктор

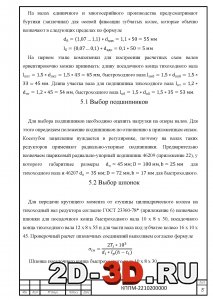

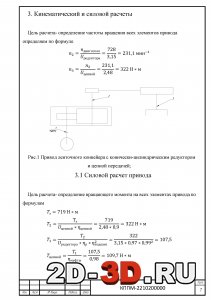

Выбор подшипников и шпонокВыбор электродвигателяКинематический и силовой расчеты

Цель данного проекта: спроектировать одноступенчатый горизонтальный цилиндрический редуктор с косозубой передачей и цепную передачу для привода ленточного конвейера.
Подводя итоги, можно сказать, что были применены теоретические знания на практике, а также были рассчитаны полностью цилиндрический редуктор, привод ленточного конвейера и не только. Были выполнены чертежи и, тем самым, так же закрепили навыки черчения в программах САПР. Чертежи в формате AutoCAD и Компас-3D и спецификации к ним. Также к проекту приложены два учебных пособия.

Список чертежей:
1. Привод ленточного конвейера;

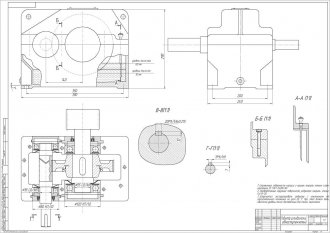

2. Цилиндрический редуктор.

Содержание расчетно-пояснительной записки:
Введение
1. Техническое задание

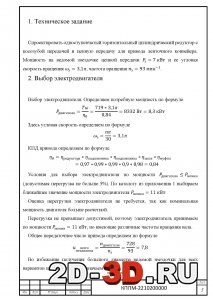

2. Выбор электродвигателя
3. Кинематический и силовой расчеты
3.1 Силовой расчет привода
3.2 Расчёт параметров цепной передачи
4. Предварительный расчет валов редуктора
4.1 Проверочный расчет на выносливость по контактным напряжениям
5. Компоновка зубчатого цилиндрического редуктора.
5.1 Выбор подшипников
5.2 Выбор шпонок
5.3 Определяем размеры торцевых глухих крышек, мм, по ГОСТ 18511-73*
5.3.1 Для тихоходного вала
5.3.2 Для быстроходного вала
5.4 Определяем размеры торцевых крышек с отверстиями для манжетного уплотнения
5.4.1 Для тихоходного вала
5.4.2 Для быстроходного вала
5.5 Конструктивные расчеты корпуса редуктора
5.6 Подбор муфты
5.7 Конструирование рам и фундаментальных плит
6. Заключение
Список литературы

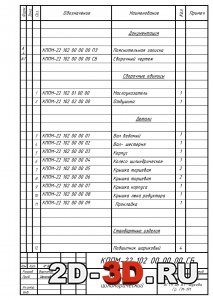

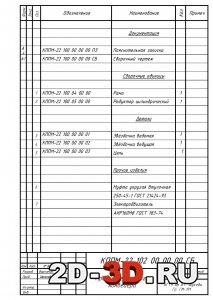

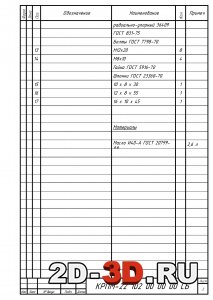

Спецификация ПриводСпецификация РедукторСпецификация Редуктор лист 2

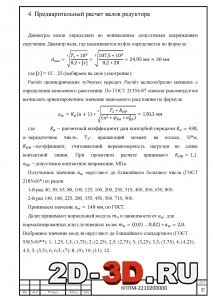

Компоновка зубчатого цилиндрического редуктораПредварительный расчет валов редуктораРасчет параметров цепной передачи
Тип проекта Курсовой Кол-во листов (чертежей)
Формат frw, Компас-3D, dwg, AutoCAD, pdf, docx, Word 19 (2)
