Проектирование одноквартирного 2-х этажного жилого дома 150 кв. м.

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 1
Теги: 150-200m
Категории: Категория с бесплатными чертежами, проектами и 3D / Чертежи домов

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	19 (1)

Здание запроектировано для комфортного проживания семьи из 3 - 4 человек. Здание прямоугольное, двухэтажное с высотой этажа от пола первого этажа до пола второго этажа – 3,0 м. Размер здания в осях 10,5 х 7,2 м.
На первом этаже здания расположены:
Гостиная, кухня, гостевая комната;
коммуникационные помещения (коридор, тамбур);
санитарно-технические помещения (санузел);
вспомогательные помещения (терраса, веранда).
Кухня имеет выход на веранду. Котельная имеет индивидуальный выход.
На втором этаже здания расположена приватная зона с индивидуальными комнатами семьи: три спальни, санузел, холл и балкон.

Технические решения в данном курсовом проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни людей эксплуатацию при соблюдении предусмотренных мероприятий.
При проектировании были учтены климатические и геофизические районы строительства, произведены теплотехнический расчет стены и определение глубины заложения фундамента. В работе были выбраны соответствующие объемно-планировочные и конструктивные решения строительства для двухэтажного коттеджа на одну семью.

Список чертежей:
1. Фасад 1-4. Планы первого и второго этажей. Разрез. Узлы.

Содержание расчетно-пояснительной записки:
1 Введение
2 Архитектурно-планировочная часть
3 Архитектурно-конструктивная часть
3.1 Фундаменты
3.2 Стены
3.3 Перемычки
3.4 Перегородки
3.5 Перекрытия
3.6 Конструкция крыши и кровли
3.7 Лестницы
3.8 Окна и двери
3.9 Полы
4 Теплотехнический расчет ограждающей конструкции
5 Определение глубины заложения фундамента
6 Заключение
Список используемых источников



Для функциональной связи между этажами в гостиной запроектирована деревянная забежная лестница.
Здание имеет три входа: главный, отдельный вход в хоз. помещение, вход в гостиную с веранды.
Главный вход и вход с веранды оборудованы крыльцами.
Для водоснабжения здания предусматривается перекладка существующей сети водопровода. В точке врезки проектируемого здания устанавливается колодец с отключающей арматурой.
Наружное пожаротушение дома запроектировано от пожарного гидранта.
Отопление дома предусматривается местное – от ёмкостного водонагревателя на газовом топливе.
Бытовые сточные воды отводятся в существующую внутриквартальную сеть бытовой канализации или в индивидуальный септик.
Вентиляция естественная общеобменная приточно-вытяжная с естественным побуждением. Удаление воздуха предусмотрено через вытяжные каналы.
Электроснабжение от существующей опоры.
Газоснабжение осуществляется от существующего газопровода низкого давления.

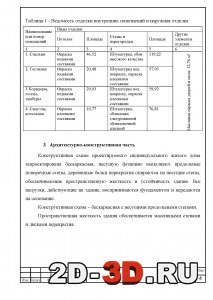

Конструктивная схема проектируемого индивидуального жилого дома запроектирована бескаркасная, несущую функцию выполняют продольные поперечные стены, деревянные балки перекрытия опираются на несущие стены, обеспечивающие пространственную жесткость и устойчивость здания. Все нагрузки, действующие на здание, воспринимаются фундаментом и передаются на основание.
Конструктивная схема – бескаркасная с несущими продольными стенами.
Пространственная жесткость здания обеспечивается массивными стенами и дисками перекрытия.
