Автокран КТА-40.01 «Силач»

Чертежи от дипломного проекта, выполнены в Компасе и Автокад.

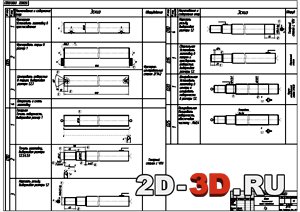

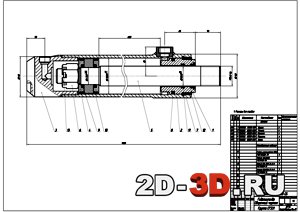

Технологический процесс изготовления штокаГидроцилиндр
БуксаКрышка





Список чертежей: чертеж общего вида автокрана «Силач» на базе КамАЗ, букса, гильза, крышка, гидроцилиндр, технологический процесс сборки гидроцилиндра, шток, технологический процесс изготовления штока.



Технические характеристики

Автокран КТА-40.01 «Силач»

Грузоподъемность максимальная, т 40,0

Вылет при максимальной грузоподъемности, м 3,0

Высота подъема крюка, м 36

Длина стрелы, м  9,8-36,6

Количество секций стрелы, шт  5

Радиус поворота при работе крана, град 360

Частота вращения, об/мин 0,2  0,96

Максимальный грузовой момент, тс. м  120

Глубина опускания крюка, м  3,0

Скорость подъема-опускания груза:

-макс. массы, м /мин, не менее  5,0

Время полного изменения вылета, с 45,0

Радиус поворота при движении крана, м  12,0

Габаритные размеры крана:

- длина, м -11,5

- ширина, м -2,5

- высота, м -3,98

База выносных опор:

- по длине, м 7,0

- по ширине, м 7,0



Чертежи выполнены в Компас и AutoCAD. Cdw и dwg формат.

Посмотрите весь список, если нужен другой чертёж крана.
