Подъемно-рихтовочное устройство выправочно-подбивочно-рихтовочной машины ВПР-02

3 832
Аким
23 мая 2016
  • 0

Формат файлов: Компас, m3d, a3d
Кол-во 3D моделей: 32
Категории: КОМПАС-3D / Краны
Тип проекта Кол-во листов (чертежей)
Формат Компас, m3d, a3d

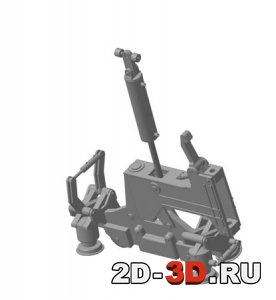

 3D модель подъемно-рихтовочного устройства выправочно-подбивочно-рихтовочной машины ВПР-02

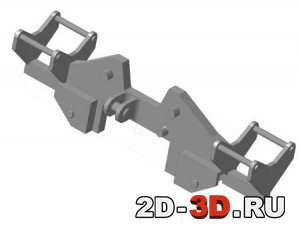

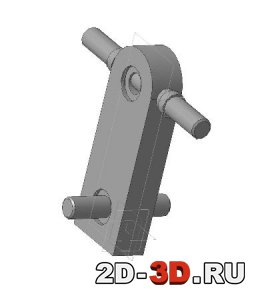

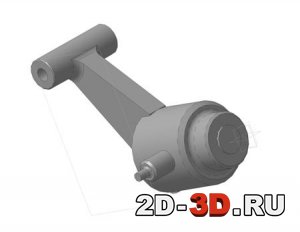

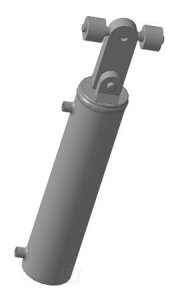

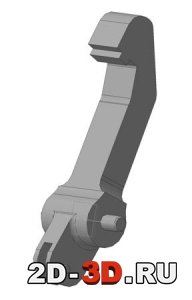

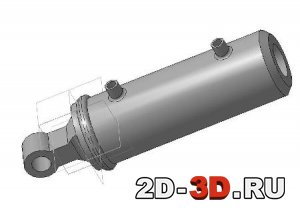

 балансир правыйбалансир правыйгидроцилиндр с опоройкорпус приводакорпус каткакрюк запорныйопора подъема



Скачать:

Список чертежей:  ПРУ в сборе (сборка), Балансир левый, Балансир правый, Балансир левый, серьга, рама (подсборка), Балансир правый, серьга, рама (подсборка), Гидроцилиндр подъема ПРУ с опорой, Корпус гидроцилиндра подъема ПРУ, Корпус гидроцилиндра привода коробка, Корпус гидроцилиндра привода ролика, Корпус гидроцилиндра сдвига, Корпус подъемного катка 1, Корпус подъемного катка 1 (задний), Корпус подъемного катка 2, Корпус подъемного катка 2 (задний), Крюк запорный

Манжета гидроцилиндра подъема ПРУ, Манжета гидроцилиндра сдвига, Опорный ролик гидроцилиндра подъема, Подъемный ролик, Рама подъемная ПРУ, Рихтующий ребордчатый каток ПРУ, Серьга с осью, Шток гидроцилиндра подъема ПРУ, Шток гидроцилиндра привода ролика, Шток гидроцилиндра сдвига, Электромагнит.





Подъемно-рихтовочное устройство (ПРУ) служит для подъема и сдвига рельсошпальной решетки при подбивке и рихтовке железнодорожного пути. Технические характеристики:

-максимальное усилие подъема решетки 250кН;

-максимальное усилие сдвигарешетки 170 кН;

-максимальная высота подъема решетки 100 мм;

-максимальный сдвиг решетки 100 мм.
