Автокран КТА-28

15 809
Max
27 ноября 2008
  • 80

Формат файлов: dwg, AutoCAd
Теги: Автомобильный 28 т КРАЗ

Чертежи автокрана КТА-28 на КрАЗ-65101

 Грузоподъёмность Q=28 т




alt


В материалы чертежи машины со всех сторон, слева, справа, фронтальные виды,  с разложенной и сложенной стрелой.


Технические характеристики:

Грузоподъемность макс., т 28

Вылет при макс. грузоподъемности, м 2,4-3,2

Вылет, м 2,4-18,4

Макс. грузовой момент, кН.м 896

Высота подъема крюка, м (3 / 2 секции) 10,2-21,5

Глубина опускания крюка, м 3

Длина стрелы, м 9,7-21,7

Количество секций стрелы 3

Радиус поворота при движении крана, м 12

Угол поворота при работе крана (от продольной оси крана, стрела в положении "назад"), градусов  ±120

Скорость подъема-опускания груза:

                - макс. массы, м/мин 6

                - массой до 4 т, м/мин 12

Скорость посадки груза, м/мин 0,4

Частота вращения, об/мин 1

Скорость изменения вылета, м/мин 6,5

Скорость выдвижения-втягивания

телескопа, м/мин 6,5

Геометрические параметры крана:

                - длина, м 12

                - ширина, м 2,5

                - высота, м 3,8

База выносных опор:

                - по длине, м 4,2

                - по ширине, м 5,2

Масса кранового оборудования, кг 16300


Скачать:

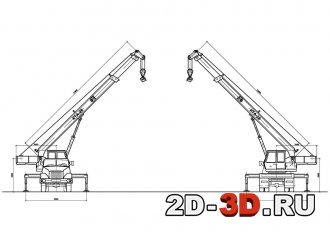

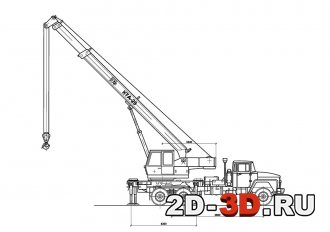

Фронтальный вид КТА-28   кран на базе КРАЗ-65101


Чертежи в формате dwg


Дополнительный чертёж автокрана.
