Технологический процесс восстановления секции стрелы башенного крана КБМ-401П

3 398
rihhansu
15 ноября 2019
  • 0

Формат файлов: Компас, Word, cdw, docx
Кол-во чертежей: 2
Категории: Башенные краны / Технология машиностроения. Изготовление и восстано
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 30 (2)
Технологический процесс восстановления секции стрелы башенного крана КБМ-401П
Курсовой проект

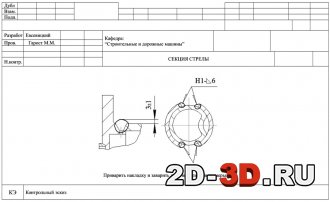

Секция балочной стрелы (ремонтный чертеж) Контрольный эскиз

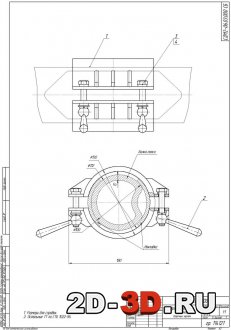

 Приспособление стяжное (сборочный чертеж) Маршрутный технологический процесс восстановления секции Спецификация

Список чертежей: секция балочной стрелы (ремонтный чертеж), приспособление стяжное (сборочный чертеж), маршрутный технологический процесс восстановления секции, спецификация.

Содержит операционную карту наплавки, маршрутную карту.

Целью курсовой работы является проектирование технологического процесса восстановления секции балочной стрелы крана.

Кран КБМ-401П - башенный кран модульного типа, самоходный (на рельсовом ходу), с поворотной башней, имеет 39 исполнений и с балочной или с подъемной стрелами. Предназначен для производства строительно-монтажных работ жилых и административных зданий и сооружений с массой монтируемых элементов до 10 т.

Технические характеристики

  • Грузоподъёмность максимальная - 10 т
  • Грузовой момент - 100-200 тм
  • Вылет, максимальный (горизонтальная стрела) - 20-40 м
  • Высота подъема максимальная (горизонтальная стрела) - 58,4 м
  • Высота подъема максимальная (наклонная стрела) - 74 м
  • Глубина опускания груза - 5 м
  • Максимальное количество секций башни - 3-9 (исп)
  • Ветровой район - I ... VI
  • Мощность электродвигателей - 67 кВт

Содержание пояснительной записки

Введение

1. Назначение и технические характеристики башенного крана КБМ-401П

2. Основные дефекты стрелы башенного крана КБМ-401П

3. Технические требования на дефектацию металлоконструкций башенного крана

4. Анализ научно-технической литературы по ремонту металлоконструкций грузоподъемных кранов

5. Проектирование единого технологического процесса ремонта секции балочной стрелы башенного крана КБ-401П

6. Расчет технологических режимов и норм времени

7. Конструкторская разработка

Список использованных источников

Маршрутная карта Операционная карта наладки


Расчет технологических режимов и норм времени Стяжные и распорные приспособления Приспособление

Работы по технологии машиностроения ТМС

Чертежи башенных кранов
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 30 (2)
