Кран мостового типу Qн = 12.5 Т

3 973
rihhansu
24 марта 2014
  • 0

Категории: Чертежи проекты / На украинском. Краны грузоподъемные
Тип проекта Навчальний Кол-во листов (чертежей)
Формат
Кран мостового типу Qн = 12.5 Т
Навчальний

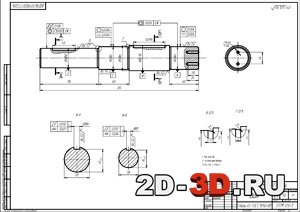

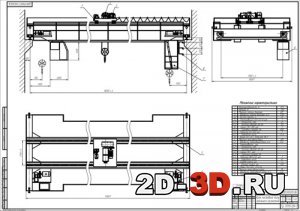

Список креслень: кран мостового типу загального призначення, механізм підйому вантажу, вузол привідного колеса, привідне колесо, вал.

Вихідні дані:
Тип крана – мостовий, електричний загального призначення
Номінальна вантажопідйомність крана Qн = 12.5 Т
Швидкість підйому вантажу Vвт  = 0,18  м/с
Висота підйому вантажу Н  = 24 м
Швидкість пересування візка Vв = 0,32 м/с
Прогін крана L = 18 м
Швидкість пересування крана Vкр = 1,6  м/с
Режимна група крана 7К
Режимна група механізмів 6М

Зміст пояснювальної записки
1 Розрахунок механізмів мостового крана
1.1 Механизм подъема груза
1.1.1 Проектувальний розрахунок
1.1.1.1 Вихідні дані для розрахунку механізму підйому вантажу

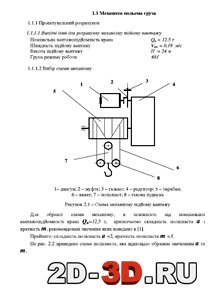

1.1.1.2 Вибір схеми механізму
1.1.1.3 Вибір гакової  підвіски

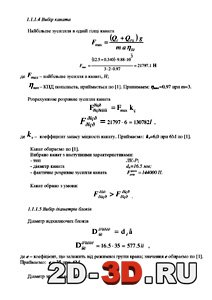

1.1.1.4 Вибір каната
1.1.1.5 Вибір діаметрів блоків
1.1.1.6 Расчёт геометрических размеров барабана

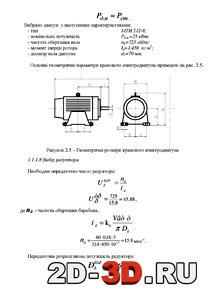

1.1.1.7 Вибір двигуна
1.1.1.8 Вибір редуктора
1.1.1.9 Вибір муфти двигуна та гальма
1.1.2 Перевірочний розрахунок
1.1.2.1 Визначення часу пуску механізму з вантажем
1.1.2.2 Визначення часу пуску механізму без вантажу
1.1.2.3 Визначення часу гальмування вантажу
1.1.2.4 Розрахунок двигуна на нагрів
1.2 Механізм пересування вантажного візка
1.2.1.1 Вихідні дані для розрахунку механізму  пересування візка
1.2.1.2 Вибір схеми механізму
1.2.1.3 Вибір опорних ходових коліс візка
1.2.1.4 Визначення опору від сил тертя в опорних ходових колесах візка
1.2.1.5 Опір пересуванню  візка від нахилу шляху
1.2.1.6 Опір пересуванню  візка від вітрового напору
1.2.1.7 Опір пересуванню  візка від сил інерції
1.2.1.8 Опір пересуванню  візка від розгойдування вантажу
1.2.1.9 Вибір двигуна
1.2.1.10 Вибір редуктора
1.2.1.11 Вибір гальма
1.2.1.11.2 Потрібний гальмівний момент гальма
1.2.2 Перевірочний розрахунок
1.2.2.1 Визначення часу пуску візка з вантажем
1.2.2.2 Визначення часу  пуску візка без вантажу
1.2.2.3 Визначення допустимого значення часу пуску візка без вантажу за умови відсутності ковзання коліс
1.2.2.4 Визначення терміну гальмування візка з вантажем
1.2.2.5 Визначення допустимого значення терміну гальмування візка з вантажем
1.2.2.6 Розрахунок двигуна на нагрівання
Список использованной литературы
Тип проекта Навчальний Кол-во листов (чертежей)
Формат
