Чертежи общих видов экскаваторов

16 322
Max
6 мая 2011
  • 0

Категории: Чертежи проекты / Экскаваторы
Тип проекта Кол-во листов (чертежей)
Формат

Экскаваторы
Чертежи общих видов


В комплекте:


Экскаватор CATERPILLAR 224 – чертеж общего вида;

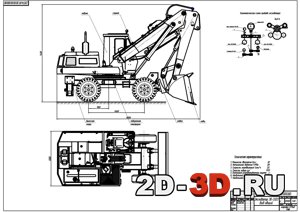

ЭО-3323 – общий вид и чертеж рабочего оборудования. Техническая характеристика: мощность двигателя 81 л.с., номинальное давление 28 МПа, скорость передвижения 20 км/ч., ёмкость ковша 0,65 м, наибольший радиус копания 6,9 м, наибольшая глубина копания 3,6 м.;


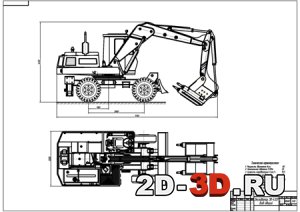

Экскаватор ЭО-4321 - вид общий. Техническая характеристика: мощность двигателя 80 л.с., номинальное давление 25 МПа, скорость передвижения 19,5 км/ч., ёмкость ковша 1 м, пневмомолот МК-5, число ударных блоков 3, масса ударного блока 200 кг, частота ударов 440 в минуту;

Гидравлический экскаватор ЭО-5124 с рыхлителем – вид общий. Техническая характеристика: двигатель ЯМЗ-238Г, номинальная мощность 125(170) кВт(л.с), вместимость  ковша 2,5м?.;

Экскаватор ЭО-6122 - вид общий, рабочее оборудование. Техническая характеристика: размерная группа 6, привод дизель-гидравлический, ходовое устройство гусеничное, эксплуатационная масса 57.5 т., мощность двигателя 182 кВт, вместимость ковша 2,5 м?, глубина (радиус) копания 10.2 м, вместимость съемных ковшей 1.6-4 м, минимальная продолжительность рабочего цикла 23 с.;

Экскаватор с двухчелюстным ковшом – вид общий, рабочее оборудование (этот экскаватор только в AutoCAD, все остальные в Компасе и AutoCAD. Технические данные: тип двигателя Д243, мощность двигателя 80 л.с., мощность насосной установки 70 л.с., давление в гидросистеме 28 МПа, продолжительность рабочего цикла 18 с., эксплуатационная масса 16 т, наибольшая скорость передвижения экскаватора на горизонтальном участке без поворотов 60 км/ч.

Чертежи выполнены в Компасе и AutoCad.
