Экскаватор CAT 318D

8 482
rihhansu
27 мая 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 27
Экскаватор CAT 318D
Дипломный проект

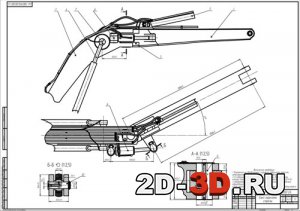

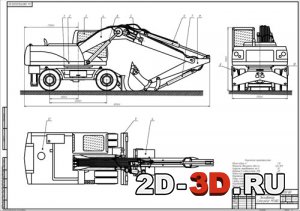

Экскаватор Caterpillar M318D (общий вид)Узел перелома стрелы

Гидросхема экскаватора Caterpillar M318DШток

Гидроцилиндр перелома стрелыРасчетная схема необходимого усилия на шток гидроцилиндраСхема кронштейна шарнира стрелы



Список чертежей: экскаватор Caterpillar M318D (общий вид), гидросхема экскаватора Caterpillar M318D, узел перелома стрелы, гидроцилиндр перелома стрелы, гидрозамок, блок дистанционного управления, гидронасос, крышка гидроцилиндра, поршень гидроцилиндра, втулка, шток, крышка, центральный шип, вал, операционные эскизы, корпус гидроцилиндра перелома стрелы, заготовка (трубный прокат), кондуктор, корпус кондуктора, втулка, спецификации.

Одним из распространенных видов сменного рабочего оборудования (РО) одноковшового гидравлического экскаватора, предназначенного для разработки грунта выше и ниже уровня стоянки и погрузочно-разгрузочных работ с различными материалами, является оборудование - обратная лопата.
Все виды рабочего оборудования должны обеспечивать выполнение самых разнообразных земляных и погрузочно-разгрузочных работ в строительстве, сельском и коммунальном хозяйстве. При этом стараются максимально унифицировать элементы для легкого переоборудования с одного вида на другой.
В проекте разработано рабочее оборудование обратная лопата, со смещенной осью копания ("ломаная стрела").

Технические характеристики:
Объем ковша, м 1.35
Мощность двигателя, кВт/л.с. 124/169
Скорость передвижения, км/ч 20
Давление в гидросистеме, МПа 28
Подача масла, л/мин max/min 50/250
Напряжение в электросистеме, В 12
Радиус копания, мм 9300
Глубина копания, мм 6300
Разрабатываемая категория грунта I-IV
Масса экскаватора, кг 19310

Содержание пояснительной записки
Введение
1. Обоснование темы курсового проекта
1.1. Общие сведения об экскаваторе
1.2. Конструкции рабочего оборудования гидравлических экскаваторов
1.3. Основные направления и общие тенденции развития рабочего
оборудования экскаватора и принцип создания его новых конструкций
1.4. Обзор и анализ существующих и одноковшовых экскаваторов со смещенной осью копания
1.5. Характеристика среды взаимодействия
1.6. Цели и задачи курсового проектирования
2. Общий расчет рабочего оборудования
2.1. Расчет усилие в гидроцилиндре поворота рукояти
2.2. Определение необходимой толщины ? стальных листов рамы
3. Расчет гидросистемы механизма стрелы
3.1. Исходные данные для расчета гидропривода
3.2.  Выбор основных элементов гидросистемы
3.2.1. Выбор управляющего устройства
3.2.2. Выбор объемных гидромашин
3.2.3. Расчет и выбор гидронасоса
3.2.4. Расчет и выбор трубопроводов
3.3. Расчет технологических параметров гидропривода
3.3.1. Выбор гидроаппаратов и кондиционеров рабочей жидкости
3.3.2. Определение потерь мощности в гидроприводе
3.3.3. Определение теплового режима и емкости маслобака
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 45 (27)
