Экскаватор Caterpillar 330DL

11 469
rihhansu
8 апреля 2015
  • 80

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 9
Категории: Чертежи проекты / Экскаваторы
Модернизация рабочего оборудования экскаватора Caterpillar 330DL
Дипломный проект

Общий вид экскаватора CAT330 DLКовш

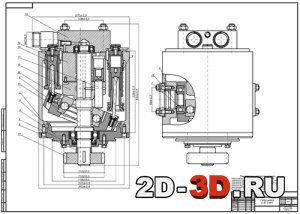

Гидромотор САТ 2М41Гидросхема экскаватора CAT330 0DL

Обзорность кабиныКолибр пробкаСхема графического расположения припусков и допусков на обработку отверстия диаметром ? 60 мм



Список чертежей: общий вид экскаватора CAT330 DL, гидросхема экскаватора CAT330 0DL, ковш, вибратор и виброзуб, гидромотор САТ 2М41, деталировка (распределитель, опорный палец, крышка), деталировка (каромысло, крышка, распределительный диск), деталировка (приспособление для зубофрезерования, шестерня, заготовка), операционные эскизы, спецификации, ведомость дипломного проекта.

В выпускной работе приведены общие сведения, классификации и обзор существующих моделей одноковшовых экскаваторов, анализ состояния вопроса разработки прочных и мерзлых грунтов одноковшовыми экскаваторами, описана конструкция экскаватора САТ 330 DL. На основе анализа приведенных материалов предложено смешанное рабочее оборудование с ковшом активного действия, который включает в себя ковш с пятью гидроударными блоками. Выполнены необходимые расчеты, доказывающие работоспособность и эффективность предлагаемой конструкции.
В специальной части представлены расчеты гидропривода питания механизма гидроударников и элементов привода с отражением в графической части проекта, выбраны управляющие устройства, определены статистические характеристики гидропривода с машинным регулированием.

Технические характеристики экскаватора:
Емкость ковша 1,65
Скорость движения, макс.км/ч 9
Наибольшая высота выгрузки 5200
Двигатель дизельный четырехтактный
шестицелиндровыцй с водяным охлаждением
Марка двигателя САТ 420СG52
Эксплутационная мощность кВт 380
Частота вращения коленчатого вала
при эксплутационной мощности об./мин 2200
Номинальное давление в гидросистеме мПа 32
Система пуска Электростартер

Технические характеристики гидромотора:
Рабочий объем qн= 54,8 см3/об
Номинальная подача Qн.ном= 1,301? 10-3 м3/с
Номинальное давление Pн.ном = 20 МПа
Номинальная частота вращения Nн.ном.= 25 об/с (1500 об/мин)
Объемный КПД ?о.н.= 0,95
Механический КПД ?мех.н.= 0,958
Полный КПД ?н = 0,91

Содержание пояснительной записки
Аннотация
Содержание
Ведомость дипломного проекта
Введение
1 Общие сведения о гидравлических одноковшовых экскаваторах
1.1 Назначение и классификация
1.2 Рабочее оборудование
1.3 Рабочий процесс
1.4 Анализ состояния вопроса разработки прочных и мерзлых грунтов одноковшовыми экскаваторами
1.4.1 Классификация грунтов по трудности разработки
1.4.2 Методы разработки прочных и мерзлых грунтов
1.4.3 Разработка прочных и мерзлых грунтов машинами для земляных работ
1.4.4 Анализ конструктивных схем ковшей активного действия
1.5 Модернизация и расчет экскаватора САТ 330 DL
1.5.1 Назначение и техническая характеристика экскаватора САТ 330 DL
1.5.2 Определение усилий резания
1.6 Разработка ковша экскаватора активного действия для разработки прочных грунтов
1.7 Расчет основных параметров гидроударного устройства
2. Расчета гидропривода  питания механизма гидроударников
2.1 Выбор управляющего устройства, давления и составление гидросхемы
2.2 Выбор объемныхгидромашин
2.2.1 Расчет и выбор гидронасоса
2.3. Выбор гидроаппаратов и кондиционеров рабочей жидкости
2.4. Расчет и выбор трубопроводов
2.5. Расчет потерь давления в трубопровод
2.6. Определение потерь мощности в гидроприводе
2.7. Расчет статистических характеристик гидропривода с машинным регулированием
3. Разработка технологического процесса изготовления детали (шестерни)
3.1. Назначение шестерни
3.2. Технические требования на изготовление шестерни
3.3. Разработка маршрута механической обработки шестерни
3.4. Расчёт припусков
3.5. Расчёт режимов резания
3.6. Расчет нормы штучного времени
3.7. Расчет калибр-пробки
3.8. Назначение и конструкция станочного приспособления
3.9. Расчёт сил зажима при обработке деталей фрезерованием
4. Расчёт себестоимости и цены модернизации рабочего оборудования экскаватора СAT-330DL
4.1 Технико-экономическая оценка качества спроектированного изделия
4.2 Расчёт себестоимости и цены
4.2.1. Покупные изделия и полуфабрикаты
4.2.2 Основная заработная плата производственных рабочих
4.2.3 Дополнительная заработная плата производственных рабочих
4.2.4 Отчисления на социальное страхование
4.2.5 Расходы на содержание и эксплуатацию оборудования
4.2.6 Цеховые расходы
4.2.7 Расходы на подготовку производства
4.2.8 Цеховая себестоимость
4.2.9 Общепроизводственные расходы
4.2.10 Производственная себестоимость
4.2.11 Внепроизводственные расходы
4.2.12 Полная себестоимость
4.2.13. Прибыль нормативная
4.2.14 Оптовая цена предприятия
4.2.15 Налог на добавленную стоимость и спец налог
4.2.16 Отпускная цена
4.3 Построение сетевого графика проектирования нового изделия
5. Безопасность жизнедеятельности
5.1 Анализ опасностей, которые могут возникнуть при эксплуатации и ремонте экскаватора
5.2 Техника безопасности
5.2.1 Общие положения
5.3 Условия безопасного изготовления детали
5.4 Пожарная безопасность
5.5 Эргономический анализ кабины управления экскаватором
5.5.1 Общие требования безопасности и эргономики к рабочему месту машиниста
5.5.2 Управляемость
5.5.3 Обитаемость
5.3.4. Запыленность
5.5.5 Температура, относительная
5.5.6 Методы контроля эргономических требований
5.6 Освещения строительных площадок
5.6.1 Общие положения
5.6.2 Нормы освещенности
5.6.3 Освещенность кабины и зоны работ
5.7 Вибрация
5.7.1 Общие положения
5.7.2 Методы измерения вибрации на рабочих местах самоходных строительно-дорожных машин
5.7.3 Анализ результатов испытаний
5.8 Экологичность
5.9 Инструкция по безопасной эксплуатации CAT 330 DL
5.9.1 Техника безопасности при эксплуатации экскаватора
5.9.2 Техника безопасности при передвижении экскаватора
5.9.3 Меры безопасности при техническом обслуживании и текущем ремонте экскаватора
5.9.4 Действия в экстремальных ситуациях
5.9.5 Техника безопасности при монтаже и демонтаже экскаватора
5.10 Выводы по разделу
Заключение
Список используемой литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 143 (9)
