Формат файлов: Компас-3D, cdw, pdf, html, T-FLEX CAD, grb
Кол-во 3D моделей: 1
Кол-во чертежей: 1
Теги: Ковш
Категории: Чертежи проекты / Экскаваторы
| Тип проекта |
3д модель |
Кол-во листов (чертежей) |
| Формат |
Компас-3D, cdw, pdf, html, T-FLEX CAD, grb |
1 (1) |
Ковш экскаватора
Чертеж
Расчёт в T-flex.
Граничные условия- Тип нагружения Полное закрепление
- Нагрузка - 20000 Н
Материал - Сталь 10ХСНД ГОСТ19281-2014
- Модуль упругости 197000 Н/мм
- Коэффициент Пуассона 0.29
- Модуль сдвига 81000 Н/мм
- Теплопроводность 0.04 Вт/(мм·К)
- Коэффициент теплового расширения 0 1/°C
- Плотность масс 7800 кг/м
- Предел текучести 395 Н/мм
- Предел прочности на растяжение 595 Н/мм
- Предел прочности на сжатие 595 Н/мм
- Теплоёмкость 0 Дж/(кг·К)

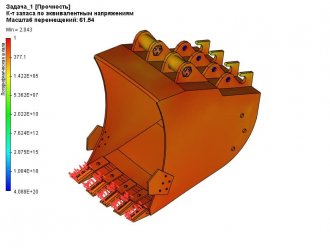

Напряжения эквивалентные
- Min - 9.663E-19 МПа
- Max- 193.3 Мпа
Список чертежей
- Ковш (сборочный чертеж)
Список 3д моделей
- 3D Деталь 1(ковш)
Свойства сетки- Тип элемента Квадратичный тетраэдр
- Количество элементов 25789
- Количество узлов 49913
