Экскаватор ЭКГ-8И

29 736
Max
20 апреля 2010
  • 100

Категории: Чертежи проекты / Экскаваторы
Тип проекта Кол-во листов (чертежей)
Формат

Экскаватор ЭКГ-8И
дипломный проект



Объект разработки опорно-поворотный механизм экскаватора ЭКГ-8И.
Цель проекта повышение надежности работы машины, улучшение эксплуатационных характеристик и уменьшение затрат на обслуживание.

Тема дипломного проекта – механическое оборудование НКГОКа. Механизм поворота платформы экскаватора ЭКГ-8И.

Цель дипломного проекта – изучить механическое оборудование НКГОКа. Рассмотреть механизм поворота платформы экскаватора ЭКГ-8И.
Задачи дипломного проекта:
1. Рассмотреть назначение и область применения экскаватора ЭКГ-8И;
2. Описать конструкцию машины
3. Проанализировать недостатки в работе машины
4. Рассмотреть авторские свидетельства
5. Предложить мероприятия по модернизации экскаватора ЭКГ-8И. Совершить расчеты по модернизации.
6. Рассмотреть монтаж, эксплуатацию и ремонт экскаватор ЭКГ-8И.
7. Охарактеризовать ремонтное хозяйство цеха ЦРО НКГОКа.
8. Рассчитать экономический эффект от предлагаемой реконструкции механизма поворота экскаватора ЭКГ-8И.
9. Разработать ряд мероприятий по обеспечению безопасности труда и снижению вредных выбросов в атмосферу.

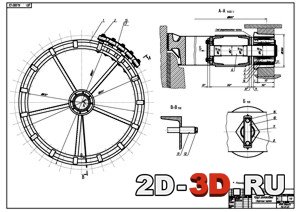

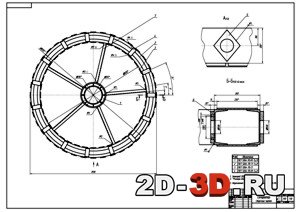

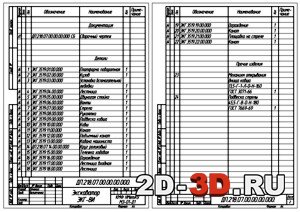

Чертежи: Общий вид экскаватора ЭКГ-8И, карта смазки, сепаратор, круг роликовый со спецификацией, сепаратор, кольцо, скоба, ось, ролик со спецификацией.


СОДЕРЖАНИЕ

Введение
1. Общая часть
1.1 Краткая характеристика ОАО «Миталл Стилл Кривой Рог». Структура комбината, ассортимент выпускаемой продукции
1.2 Характеристика цеха по ремонту оборудования.
2. Специальная часть
2.1 Назначение и область применения экскаватора ЭКГ-8И
2.2 Техническая характеристика экскаватора ЭКГ-8И
2.3 Описание экскаватора ЭКГ-8И и принцип  работы
2.4 Анализ недостатков в работе экскаватора ЭКГ-8И
2.5 Литературно – патентный обзор
2.6 Предложение по модернизации
2.7 Описание конструкции модернизированной машины
2.8 Расчеты по модернизации механизма поворота экскаватора ЭКГ-8И
2.8.1 Исходные данные
2.8.2 Силовой и кинематический анализ механизмов
2.8.3 Расчет по контрольным напряжениям
2.8.4 Расчет и выбор электродвигателя
2.8.5 Выводы
3. Монтаж экскаватора ЭКГ-8И
3.1 Расчет конфигурации фундамента
3.2 Геодезическое обоснование монтажа
3.3 Способы доставки оборудования к месту монтажа
3.4. Технологическая карта монтажа машины

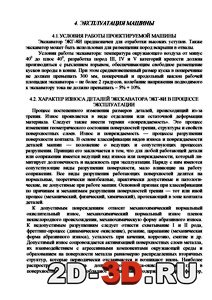

4. Эксплуатация машины
4.1 Условия работы проектируемой машины
4.2 Характер износа деталей экскаватора ЭКГ-8И в процессе эксплуатации
4.3 Анализ мероприятий по техническому обслуживанию машины в целях поддержания ее работоспособности
5. Ремонт машины
5.1 Выбор формы и метода проведения ремонтов машины
5.2 Разработка перспективного графика планово-предупредительных ремонтов машин на год

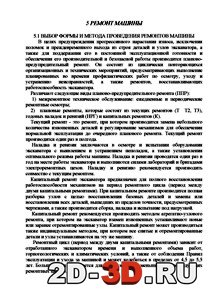

5.3 Описание методов восстановления наиболее часто изнашивающихся  деталей
5.4 Смазка машины
5.5 Выбор системы смазки для узлов машины
5.6 Основные параметры системы смазки
5.7 Карта смазки узлов машины
6. Организационная часть
6.1 Характеристика ремонтного хозяйства предприятия
6.2 Характеристика ремонтного хозяйства ЦРО ГОКа
6.3 Планирование ремонтов оборудования
6.4 Организация выполнения ремонтных работ
6.5 Расчет годового фонда заработной платы ремонтных рабочих участка ЦРО
7. Экономическая часть
7.1 Расчет экономического эффекта по модернизации опорно–поворотного устройства экскаватора ЭКГ-8И
8. Охрана труда
         Введение
         8.1 Выбор и характеристика площадки ЦРО ГОКа
         8.2 Основные опасные факторы в цехе ЦРО
         8.3 Мероприятия по нормализации вредных и опасных факторов
         8.4 Средства индивидуальной защиты.
8.5 Пожарная профилактика
9. Охрана окружающей среды
9.1 Основные источники загрязнения окружающей среды в промышленных зонах населенных пунктов
9.2 Мероприятия по защите окружающей среды от загрязнения вредными отходами металлургического производства
Выводы
Литература


Техническая характеристика
1. Вместимость ковша, м основных 8, сменных 6,3 и 10
2. Расчетная продолжительность рабочего цикла, с 26
3. Усилие на блоке ковша , тс, не менее 80
4. Тяговое усилие механизма хода, тс, не менее 180
5. Наибольшая скорость передвижения при прямолинейном движении по горизонтали и плотном основании, км/ч 0,45
6. Номинальная скорость, м/с подъема ковша 0,94, напора 0,61
7. Частота вращения поворотной платформы при установившемся движении, об/мин 2,78
8. Длина стрелы, 13 350
9. Угол наклона стрелы, град 45...47
10. Длина рукояти, мм 4 300
11. Радиус черпания на уровне стоянки, мм 12 200
12. Высота черпания, мм 14 000
13. Радиус копания, мм 163 000
14. Радиус вращения хвостовой части, мм 7 260
15. Передаточное отношение механизма поворота 268,8
16. Мощьность электропривода механизма поворота, кВт 100
17. Габаритные размеры, мм
Кузов: ширина 6512 высота крыши 6740
18. Гусеничный ход, мм длина 7950-8230, высота 6980, ширина.
