Траншейно-цепной экскаватор ЭТЦ-160

5 501
Аким
15 марта 2019
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 3
Категории: Чертежи проекты / Экскаваторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 23 (3)

Траншейно-цепной экскаватор ЭТЦ-160

Курсовой проект

МТЗ-82Рабочий органШнекЭкскаватор траншейный etr-254аЭкскаватор траншейный etc-2086Экскаватор траншейный em-302

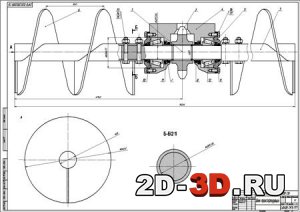

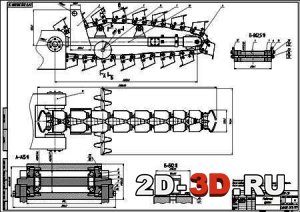

В составе чертежи и спецификацииЭТЦ-160 ВО, рабочий орган СБ, шнек СБ, СП.



Для выполнения земляных работ созданы универсальные и специализированные строительные машины - экскаваторы, скреперы, бульдозеры, грейдеры, автогрейдеры с облегченным управлением и удобными кабинами. В данной работе подробнее рассмотрим экскаватор траншейный цепной.

Цепной экскаватор непрерывного действия на базе трактора МТЗ-82.П является наиболее распространенным среди данного класса строительных машин в нашей стране. Цепные экскаваторы широко применяются в коммунальном хозяйстве, при прокладке труб газопроводов и водопроводов, при протяжке электрических кабелей и линий связи. Экскаватор на базе МТЗ-82.П отличается невысокой стоимостью. Главным его достоинством является высокая производительность. Кроме того, данному экскаватору присущи надежность и высокая ремонтопригодность, в том числе и в полевых условиях.


СОДЕРЖАНИЕ РПЗ:

Исходные данные

1. Обзор и анализ конструкций

2. Выбор основных параметров

3. Тяговый расчет

4. Баланс мощности

5. Расчет механизмов управления

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ


Скачать:


ИСХОДНЫЕ ДАННЫЕ

    Спроектировать многоковшовый цепной траншейный экскаватор с гидроприводом рабочих органов на базе трактора МТЗ-82П.

    Непрерывная подача и напорное усилие на рабочем органе создаются поступательным движением тягача–базы. Трансмиссия рабочих органов выполнена гидромеханической. Привод отвального транспортера и рабочего органа осуществлен с помощью гидронасосов и гидромоторов. Регулирование скорости механизмов, имеющих гидропривод, осуществляется бесступенчато, дросселированием в системе маслопровода.

Экскаватор предназначен для разработки суглинок.

Глубина траншеи – 1,6 м,

Ширина траншеи – 0,3 м.

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 23 (3)
