 Курсовой проект по дисциплине:

 «Машины для земляных работ»

 На тему:

”Экскаватор-погрузчик с разработкой двухчелюстного ковша”

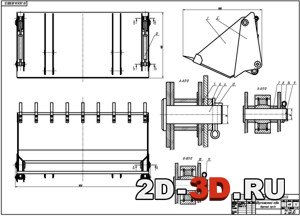

Чертёж двухчелюстного ковша Гидравлическая схема

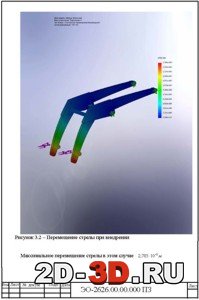

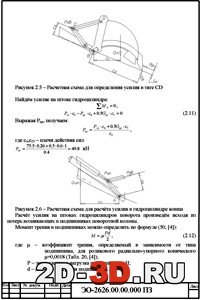

Курсовой проект экскаватор-погрузчик Расчет нагрузок

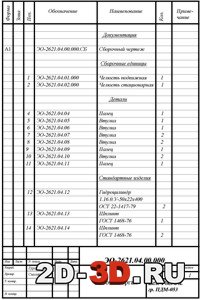

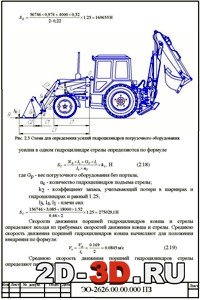

Расчеты экскаватора Спецификация ковша


Скачать:


Список чертежей:
Общий вид экскаватора-погрузчика на базе трактора МТ3-82, схема принципиальная гидравлическая, двухчелюстной ковш, деталировки (втулка, зуб, нож, палец), спецификации.

Расчеты и описание к проекту.

Оригиналы чертежей выполнены в программе Компас, в комплекте плюс к ним прилагаю переведенные чертежи в AutoCAD.

Экскаваторы-погрузчики получили широкое применение в дорожно-строительной отрасли и в коммунальном хозяйстве. В условиях городов с ограниченными небольшими строительными площадками, экскаватор-погрузчик наиболее востребованная техника для копания, подъема грузов, перемещения сыпучих материалов и грузов на территории строительных площадок, планирование поверхности и совмещения свойств экскаваторов и погрузчиков. Росту спроса на универсальные многофункциональные машины, которые одновременно совмещают функции нескольких машин экскаватора и погрузчика способствует увеличение объемов работ в дорожном строительстве, увеличение работ по строительству городской инфраструктуры и ремонту тепловых сетей, кабельных коммуникаций в стесненных городских условиях, а также, увеличение объемов коттеджного строительства.
В данном курсовом проекте был разработан двухчелюстной ковш для экскаватора-погрузчика на базе МТЗ-82. Двухчелюстным погрузочным ковшом можно работать как отвалом планировать грунт или производить перемещение грунта, мусора и снега, а затем закрыв челюсть вывозить все выше указанное за пределы объекта, либо грузить в автомобиль. Эти функции позволяют совмещать в одном оборудовании отвал и ковш, что позволяет от необходимости менять оборудование. Что в свою очередь позволяет сэкономить время, что в свою очередь приводит к экономии средств.

Содержание курсовой работы:

Введение

Анализ технической и патентной литературы

Назначение и область применения

Патентный анализ

Общий расчёт экскаватора

Выбор и обоснование главных параметров

Расчёт гидросистемы

Тяговый расчёт

Баланс мощности

Расчёт на прочность

Определение производительности погрузчика

Мероприятия по технике безопасности

Метрология и стандартизация

Заключение

Список использованных источников



Могилев 2009
