Экскаватор траншейный цепной

7 895
Max
31 октября 2013
  • 0

Формат файлов: Компас, AutoCAd, cdw, dwg
Категории: Чертежи проекты / Экскаваторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 128 (7)

 Экскаватор траншейный цепной

Дипломный проект

 Рабочий орган

Определение основных параметров Определение предельного угла при подъеме Расчет устойчивости машин

Скачать:



Техническая характеристика экскаватора

1. Размеры отываемой траншеи, м:

наибольшая глубина 2

ширина по дну 0,2; 0,4

2. Категория разрабатываемого грунта

3. Рабочие скорости, м/ч 20-800

4. Транспортные скорости, км/ч 1,9-33,4

5. Число транспортных скоростей 12

6. Управление гидравлическое

7. Тип рабочего органа цепной

8. Шаг цепи, мм 100

9. Скорости цепи, м/с 0,8; 1,2; 1,5; 2,1

10. Транспортер шнековый

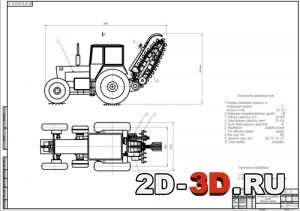

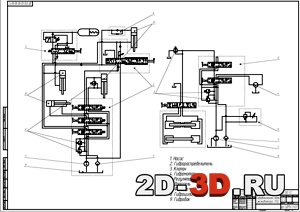

Список чертежей: экскаватор траншейный цепной, деталировка (кронштейн, втулка, звездочка, зуб), рабочий орган, гидравлическая схема экскаватора этц, ковш, рама рабочего органа, технико-экономические показатели.

В работе не хватает листа формата А1 с патентным поиском.

В результате проведенного патентного обзора, теоретического исследования нами модернизизировано рабочее оборудование траншейного экскаватора с улучшенными параметрами, позволяющими повысить производительность работы на 16 % и дающий экономический эффект 185,16 тыс. м3/ год ..

Экономия затрат материала составил 159,6кг на одну машину, что при этом наше оборудование не теряет тех или иных конструкций, не жесткости рабочего органа, не производительности и.т.д.

Срок окупаемости по сравнению с показателями других расчетов показывает кратчайший срок- 0,85 год, позволяющий за год экономию не только материала, но и затрат на топливо, зарплаты, на ремонтные работы оборудования.

Разработаны вопросы охраны труда, БЖД .

Разработан технологический процесс изготовления детали рабочего оборудования траншейного экскаватора.



Содержание пояснительной записки


Оглавление РПЗ
Введение

Глава 1. Аналитический обзор существующих конструкций траншейных экскаваторов

Глава 2 Разработка конструкции траншейного экскаватора

2.1. Выбор аналога проектируемой машины

2.2. Определение основных параметров

2.3. Баланс мощностей

2.3.1 Расчет затрат мощности на привод рабочего оборудования

2.3.2 Расчет затрат мощности на привод ходового устройства

2.3.3 Расчет затрат мощности на управление рабочим органом

2.4. Расчет привода рабочего органа

2.4.1. Составление гидравлической схемы

2.4.2 Определение усилия в гидроцилиндре

2.4.3 Подбор гидроцилиндра

2.4.4 Выбор гидронасоса

2.4.5 Определение затрат мощности

2.5. УСТОЙЧИВОСТЬ машины

2.5.1 Продольная устойчивость в транспортном режиме

2.5.2 Поперечная устойчивость в транспортном режиме

2.6. Расчет привода рабочего оборудования

2.6.1 кинематический расчет

2.6.2 выбор материалов и определение допускаемых напряжений

2.6.3 расчет зубчатых колес

Глава 3. Технологический процесс изготовления детали.

3.1. Основные определения о технологии изготовления деталей

3.2. Расчет припусков на механическую обработку наружных поверхностей

3.3. Расчет режимов резания по времени

Глава 4. Технико- экономическое обоснование модернизированного траншейного экскаватора

4.1. Исходные данные

4.2. Определение капитальных затрат базовой техники.

4.3. Расчет текущих годовых затрат БТ

4.4. Расчет капитальных затрат на модернизировный траншейный экскаватор

4.5.Расчет текущих годовых затрат НТ

4.6. Определение экономического эффекта и срока окупаемости

Глава 5. Безопасность жизнедеятельности

5.1.Цели и задачи БЖД

5.2 Общие требования безопасности

5.3 Требования безопасности перед началом работ

5.4 Требования безопасности во время работы

5.5 Требования безопасности в аварийной ситуации

5.6 Требования безопасности по окончании работы

Заключение

Список использованной литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 128 (7)
