Проект производства работ замена задвижек

Рабочий проект

Задвижки

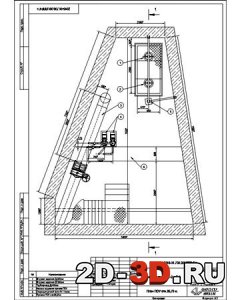

План ПОУПланРазрез


Скачать:


В составе чертежи: схема расположения задвижек, план ПОУ, разрез, план, спецификации.


Данный ППР разработан на основании рабочего проекта 241.РД.2013. Целью ППР является замена запорной арматуры С-2 и С-5 на ножевые задвижки с реконструкцией удлинителей тяг, штурвалов задвижек и частичной заменой труб соответственно.

Задвижки С-2 и С-5 расположены в колодце (2000 мм х 950 мм х 9200 мм) ПОУ соответствующего ГА на отм.77,10 м и отм.77,65 м соответственно. Задвижка С-2 служит запорной арматурой системы осушения проточной части соответствующего ГА. Задвижка С-5 выполняет сброс воды из проточной части и всасывающих отверстий соответствующего ГА. Сброс воды по трубопроводам с данных задвижек осуществляется в МП.


Доступ в ПОУ на отм.85,70 м соответствующего ГА осуществляется через лестничный проход с зала ГЭС с отм. 104,00 м.

Основные работы по демонтажу существующего и монтажу монтируемого оборудования необходимо выполнять при поддержании постоянного глубокое осушения мокрой потерны в течение 24 часов и при установленных заглушках на трапы осушающей трубы, донных водовыпусков и спиральной камеры соответствующего ГА.


Содержание текстовой части:

1. Введение

2. Технология выполнения работ

2.1. Оформление наряд-допуска

2.2. Подготовительные работы

2.3. Основные работы

3. Обоснование

4. Охрана труда (меры безопасности по работе на высоте)
