Монолитный резервуар исходной воды на 2000 м3

5 317
rihhansu
24 марта 2015
  • 0

Теги: Рабочие чертежи Резервуар
Категории: Чертежи проекты / Водоснабжение, водоотведение, канализация
Тип проекта Рабочий Кол-во листов (чертежей)
Формат
Монолитный резервуар исходной воды
Рабочие чертежи

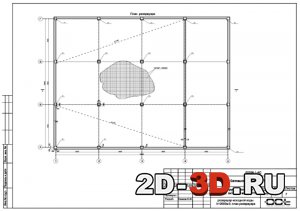

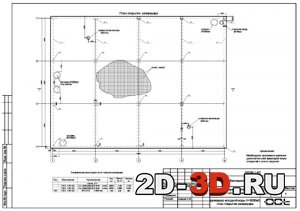

План резервуараПлан покрытия резервуара

Разрез 1-1План на отм. 4,950

Арматурные выпуска из днищаАрматурные выпуска из днища



Список чертежей: план резервуара, разрез 1-1, план покрытия резервуара, арматурные выпуска из днища, план на отм. 4,950, спецификация.

Монолитный резервуар исходной воды на 2000м3.
Реконструкция установки подготовки  питьевой воды (УППВ).
Тип проекта Рабочий Кол-во листов (чертежей)
Формат
