Отопительно-вентиляционные системы административно-бытового корпуса

6 106
Max
27 ноября 2013
  • 100

Формат файлов: AutoCAD, dwg
Категории: Вентиляция, кондиционирование / Водоснабжение, водоотведение, канализация / Отопление проекты

 Отопительно-вентиляционные системы административно-бытового корпуса

 Рабочий проект

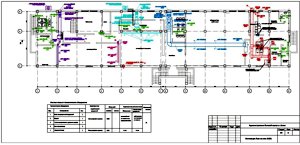

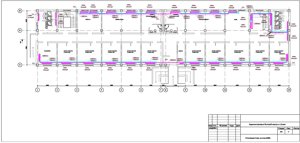

План вентиляции План отопления этажа

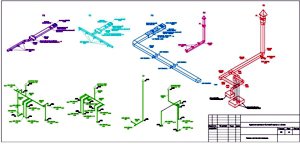

Схемы систем вентиляции

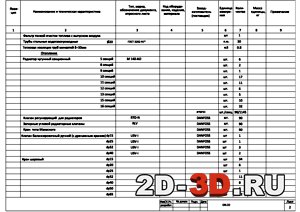

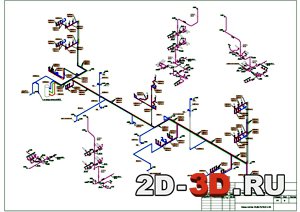

2-ой лист спецификации Трехмерные схемы системы вентиляции

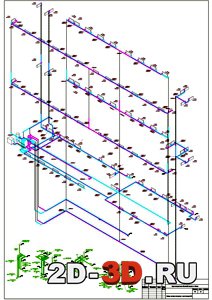

Схемы вентсистем



Список чертежей: отопление принципиальная схема, отопление план магистралей на отм. -3.800, план и устройство топливоснабжения, отопление план на отм.-3.800, отопление план на отм. 0. 000, отопление план на отм. 3. 000, вентиляция план на отм. -3.800, вентиляция план на отм. 0.000, вентиляция план на отм. 3.000, вентиляция план на отм. 6.180, cхемы систем отопления и вентиляции ВЕ, схемы систем вентиляции, водопровод план на отм. -3.800, водопровод план на отм. 0.000, водопровод план на отм. 3.000, канализация план на отм. -3.800, канализация план на отм. 0.000, канализация план на отм. 3.000, канализация план на кровле, схемы систем В1, В2, Т3, Т4, К1 и К3, спецификации оборудования.

Дополнительные схемы вентиляции.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (20)
