Капельное орошение. Благоустройство территории водохранилища

886
Max
15 августа 2019
  • 0

Формат файлов: dwg, AutoCAD
Кол-во чертежей: 13

Строительство Сардобинского водохранилища Сырдарьинской области

Рабочий проект

Водовыпуск. Нижний бьеф. Благоустройство территории


Общие данные  Общий генплан

План круглых колодцев. Укладка труб в траншею. Стремянка. Соединительные элементы  Расположение водовода

Продольный профиль участка ОВ1

Продольный профиль участков ОВ4

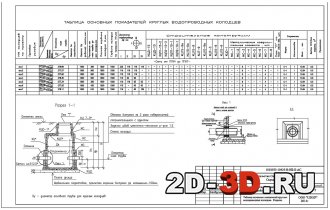

Таблица основных показателей круглых водопроводных колодцев. Разрезы


Благоустройство территории. Создание яблочного сада не территории водохранилища с применением водосберегающих технологий (капельное орошение)


Список чертежей проекта

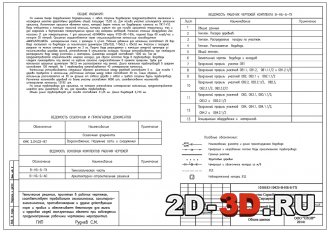

1. Общие данные

2. Генплан. Посадка деревьев

3. Генплан. Распределение посадки по участкам

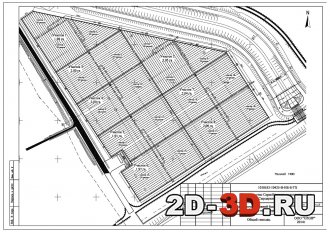

4. Генплан. Расположение водовода

5. Общий ген.план

6. Схематичный чертеж водовода и колодцев

7. Продольные профиль участка ОВ1

8. Продольные профиль участка ОВ1.1, ОВ1.2, ОВ1.1.1/2 и ОВ1.2.1/2

9. Продольный профиль участков ОВ2, ОВ2.1 и ОВ2.1.1/2

10. Продольный профиль участков ОВ2.2, ОВ2.2.1/2, ОВ2.3, ОВ2.3.1/2, ОВ2.3.2/2

11. Продольный профиль участков ОВ3, ОВ3.1, ОВ3.1.1/2, ОВ3.2.1/2

12. Продольный профиль участков ОВ4, ОВ4.1, ОВ4.1.1/2, ОВ4.2. и ОВ4.2.1/2

13. Спецификация оборудования и материалов


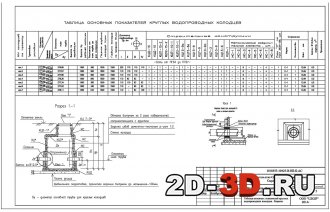

Также файл содержит: Таблица основных показателей круглых водопроводных колодцев. Разрезы План круглых колодцев. Укладка труб в траншею. Стремянка. Соединительные элементы. Разрез 1-1 круглых колодцев. Типовые детали. Соединительные элементы. Спецификация элементов на соединительные элементы МС. Упоры спецификация материалов на упоры


На нижнем бьефе Сардобинского водохранилища, с левой стороны водовыпуска предусматривается озеленение и насаждения участка фруктовыми деревьями общей площадью 15,95 га. Для полива участка используется капельное орошение. Источником орошения является канал, который берет начало от водовыпуска плотины на ПК11+10. Вода отбирается с помощью насосной станции, которая служит как для полива орошаемой территории, так и для наружного и внутреннего пожаротушения здания над камерами затворов. Насосная станция оборудована 2мя насосами (1 для пожаротушения, 1 для орошения) «SUVMASH» марки К100-80-160а, подачей воды 60 м.куб/час и напором 30 метров. Орошение осуществляется через специализированные капельницы производителя «MAXSUSPOLIMER»  интегрального типа, с расходом 4 л/час. Рабочее давление для капельниц составляет 20 бар. Вода поступает по водоводам из полиэтилена диаметром 225х10,8, 110х5,3 и 63х3,0 мм. Участок с посадкой разделен на мелкие сектора в среднем по 2 га. Подача воды регулируется с помощью запорной арматуры из полиэтиленовых шаровых кранов, установленных в специальных колодцах. Колодцы устанавливаются, где необходимо распределить воду между участками и секторами. Диаметры колодцев составляют 1500 мм. Так же предусматривается строительство мокрого колодца, для сброса остатка воды в трубопроводе. Водоводы следует прокладывать под землей на глубине согласно предоставленным в проекте профилям. Трубы для капельного орошения диаметром 16х1,5 мм располагаются над землей. Длина капельных трубопроводов в среднем составляет 100 метров. На 1 трубопровод устанавливается 40 интегральных капельниц.

Капельницы устанавливаются следующим образом: расстояние между деревьев составляет 5 м.  Для полива 1 дерева требуется 2 капельницы, расстояния которых между собой составляет 40 см. Таким образом, 2 капельницы располагаются на 20 см дальше от ствола дерева с левой и правой стороны вдоль трубопровода. Расчетное количество деревьев по всему участку составляет 6096 шт, соответственно количество интегральных капельниц 12192 шт.

На конце трубопровода для орошения, на котором установлены интегральные капельницы, предусматривается шаровой кран диаметром 20 мм, для промывки трубопровода.

Общая длина трубопроводов для полива составляет 31,25 км. Длина водоводов 2,743 км.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD 13
