Расчет системы холодоснабжения здания
Курсовой проект

Принципиальная схема системы холодоснабжения К1-min

Список чертежей:
Принципиальная схема системы холодоснабжения К1
Аксонометрическая схема системы холодоснабжения К1

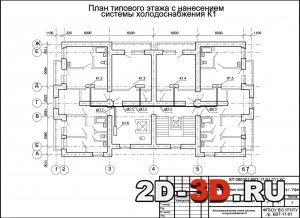

План типового этажа с нанесением системы холодоснабжения К1

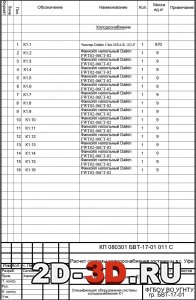

Cпецификации.

Наряду с устоявшимися и ставшими традиционными системами кондиционирования на базе «сплит-систем», все большее развитие получают системы централизованного кондиционирования и холодоснабжения зданий. Наибольшее применение они нашли при строительстве гостиничных комплексов, административных и офисных центров, а также жилых домов премиум-класса.
Организация единого источника холода и устройство индивидуальных распределителей у каждого потребителя позволяет снизить капитальные и эксплуатационные затраты, обеспечить удобство управления и обслуживания, создать надлежащий уровень комфорта в каждом помещении, а также не нарушить внешний облик здания.
Наиболее универсальным, экономичным и эффективным решением данной задачи является установка центральной системы кондиционирования на базе «чиллер-фанкойл».
В ходе выполнения данного курсового проекта была разработана система кондиционирования воздуха помещений здания с использованием системы чиллер-фанкойл. Был произведен расчет теплоизбытков помещений по плану типового этажа, подобраны фанкойлы для помещений с кондиционированием, подобран чиллер по суммарной холодильной нагрузке, размещение которого было предусмотрено на кровле здания, произведен гидравлический расчет системы холодоснабжения и подобрана насосная станция.
Исходные данные:
  • Район строительства: г. Уфа.
  • Температура наружного воздуха в теплый период года: tн=+31℃.
  • Температура воздуха в помещении в теплый период года: tв=+22 ℃.
  • Удельные теплопоступления в помещения: q=100 Вт/м2.
Содержание пояснительной записки
Исходные данные
Введение

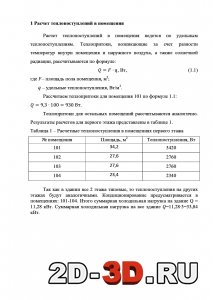

1. Подсчет теплопоступлений в помещения
2. Подбор фанкойлов и чиллера
3. Гидравлический расчет

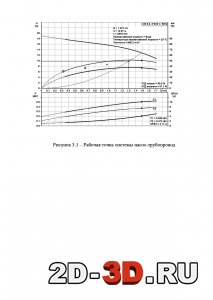

4. Подбор насоса
Заключение
Список использованной литературы
Приложение 1. План типового этажа с нанесением системы холодоснабжения К1
Приложение 2. Аксонометрическая схема холодоснабжения К1
Приложение 3. Спецификация оборудования
