Расчет и прокладка отопления и вентиляции в 2-х этажном доме

3 582
Max
14 апреля 2019
  • 0

Формат файлов: dwg, AutoCAD, docx, Word
Кол-во чертежей: 6
Категории: Чертежи проекты / Отопление проекты
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, Word 12

Курсовой проект

Расчет и прокладка отопления и вентиляции в 2-х этажном доме


Аксонометрическая схема  Вентиляция

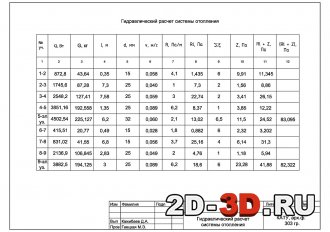

Гидравлический расчет системы отопления  Отопление

План на отметке 0.000План на отметке 3.300

Узлы

Список чертежей: план на отметке 0.000, план на отметке 3.300, определение теплопотерь через наружные ограждающие конструкции, расчет поверхности нагревательных приборов, план на отметке 0.000 с сетями отопления и вентиляции, план на отметке 2.700 с сетями отопления, аксонометрическая схема отопления, гидравлический расчет системы отопления, определение воздухообмена вентиляционной сети, узлы.





Содержание проекта:

Описание проектируемого здания и его местоположения

Отопление

Выбор системы отопления

Произвести расчет потерь тепла через наружные ограждения каждого помещения

Запроектировать систему отопления

Произвести выбор нагревательных приборов

Площадь нагревательных приборов в каждом помещение

Гидравлический расчет системы отопления

Вентиляция

Обосновать выбор вентиляции в каждом помещение

Определить воздухообмен в каждом помещение


Отопление

Отопление проектируется для обеспечения помещений расчетной температурой воздуха, учитывая:

- потери теплоты через ограждающие конструкции в соответствии с СНиП 2.04.05-91*.

- расход теплоты на нагревание фильтрующего наружного воздуха, в соответствии с СНиП.

- расход теплоты на нагревание материалов оборудования и транспортных свойств.

- тепловой поток, регулярно поступающий от электрических приборов, освещения, технологического оборудования, коммуникаций, материалов, людей и других источников.

Потери теплоты через внутренние ограждающие конструкции помещений допускается не учитывать, если разность температур в этих помещениях не превышает 3°С. Системы отопления (отопительные приборы, теплоноситель, теплоотдающие поверхности) следует принимать по обязательному приложению СНиП.

Системы отопления подразделяются на местные и центральные. В объекте используется центральная система отопления (предназначенная для отопления помещений, которое производится из единого теплового пункта, с размещением генератора тепла. В таких системах генератор вынесен за пределы отапливаемого помещения. Теплоноситель, нагретый в генераторе по теплопроводам подается в  отдельные помещения и, передав тепло воздуху в них через нагревательные приборы, возвращается в тепловой пункт). В такой системе отопления в качестве теплоносителя используют воду.

Данная система отопления обеспечивает равномерное нагревание воздуха в помещениях, гидравлическую и тепловую устойчивость, взрывопожарную безопасность и доступность для очистки и ремонта. Трубопроводы систем отопления следует проектировать из стальных термостойких труб. В неотапливаемых помещениях, а также в местах, где возможно замерзание теплоносителей, предусматривается тепловая изоляция.

Радиаторы выбраны в качестве нагревательных приборов. Они собираются из секций со сравнительно ровной поверхностью. Секции отливаются из чугуна, каждая из которых имеет полые колонны и верхнюю и нижнюю головки с резьбовыми отверстиями. С помощью резьбовых ниппелей и резьбы секции соединяются друг с другом. В результате образуется общая полость соединенных между собой полых колонн. Эта полость заполняется теплоносителем.

Радиаторы используются чугунные марки М90, А = 80 мм, B2 = 1,07.


Вентиляция

  Задачей любого вентиляционного устройства является создание помещения воздушной среды, удовлетворяющей санитарно-гигиеническим требованиям.

  В данном объекте применяется вытяжная система вентиляции (вентиляторы устанавливаются в канале, каналы устанавливаются во внутренних несущих стенах здания.

  Вытяжные системы вентиляции - это устройства, с помощью которых загрязненный воздух удаляется из помещения.

  Состоит из: вытяжных отверстий, снабженных жалюзийными решетками и сетками, через которые удаляется воздух из помещения; вытяжной шахты, через которую воздух удаляется в атмосферу.

  Как правило, вытяжные отверстия должны располагаться ближе к местам загрязнения воздуха, на расстоянии 0,5 - 0,7 м от потолка.

  Также используется наиболее простой способ вентиляции - естественное проветривание, то есть смена в помещениях через неплотности в ограждениях, благодаря возникающей разности давлений снаружи и внутри помещений.

  Площадь каналов: 140 х 140 = 0,0196 м; 140 х 270 = 0,038 м.

Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, Word 12
