Бульдозер на базе трактора Т-4А

6 746
rihhansu
29 февраля 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc, docx
Кол-во чертежей: 3
Категории: Бульдозеры / Тракторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx 55 (3)
Бульдозер на базе трактора Т-4А
Курсовой проект

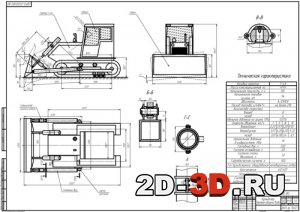

Бульдозер (чертеж общего вида)

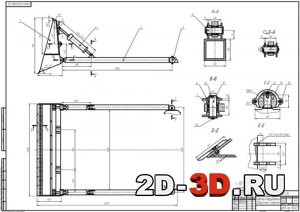

Рабочее оборудование (сборочный чертеж)Отвал (сборочный чертеж)

Схема для расчета усилий в гидроцилиндрахТяговый расчетКинематика рабочего оборудования



Список чертежей: бульдозер (чертеж общего вида), рабочее оборудование (сборочный чертеж), отвал (сборочный чертеж).

В данном курсовом проекте представлена конструкция бульдозера с неповоротным отвалом на базе трактора Т-4А, произведен расчёт его основных параметров.
В процессе работы произведен анализ существующих конструкций, рассмотрены тенденции развития данной машины на мировом рынке, проведен анализ существующих машин.
Разработаны мероприятия по охране труда и охране окружающей среды.

Рассчитанные параметры бульдозера:
Ширина отвала - В=2,2м
Высота отвала - Н=0,8м
Радиус кривизны - R= 0,792м
При тяговом расчёте:
Сопротивление резанию грунта - W=62,238KH
Требуемая мощность - N=47,8KBT
Коэффициент использования по мощности - Кн=95,6%
Производительность бульдозера при разработке и перемещении грунта – ПсМ= 66,3 м3/смену,
Производительность бульдозера при планировочных работах – Ппл сМ=1305,2 м2/смену,
при работе на участке длиной 60 м.

Технические характеристики:
Базовый трактор Т-4А
Масса конструкционная, кг 88700
Номинальная мощность, л. с. 130
Номинальное тяговое усилие, кН 94
Двигатель А-01МСИ
Расход топлива, г/кВт*ч не более 218
Количество скоростей
- вперед 8
- назад 4
Удельное давление на грунт, МПа 0,076

Скорость движения, км/ч

I

II

III

IV

вперед. норм

2,22

3,57

5,20

9,10

вперед. ускор

3,07

4,25

6,20

9,32

назад

3,01

4,18

5,4

6,1

Номинальное давление в гидросистеме, МПа 16
Топливный бак, л 320
Система охлаждения, л 60
Система смазки двигателя, л 32
Гидравлическая система, л 100
Тип бульдозерного оборудования - неповоротный отвал
Угол резания 60°±10°
Угол перекоса ±6°
Система управления рабочим оборудованием - гидравлика

Содержание пояснительной записки
1. Введение
2. Обзор литературных и патентных источников
2.1. Обзор литературных источников
2.2. Обзор патентных источников
3. Тенденции развития
4. Новые инновации
5. Выводы по проведенной работе
6. Выбор прототипа
7. Обоснование конструктивной схемы
8. Расчет основных параметров
8.1. Положение центра давления
8.2. Параметры профиля отвальной поверхности
8.3. Тяговый расчет
8.4. Расчет усилий в гидроцилиндрах и металлоконструкций рабочего оборудования
8.5. Расчет устойчивости бульдозера
9. Разработка кинематической и гидравлической схем рабочего оборудования
9.1. Кинематика рабочего оборудования
9.2. Гидравлическая схема рабочего оборудования
10. Разработка технологической схемы выполнения рабочих операций
11. Определение производительности
12. Мероприятия по охране труда и технике безопасности
13. Заключение
14. Список литературных источников
Приложение
Реферат
Спецификации
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx 55 (3)
