Курсовая работа
по дисциплине “ Технология машиностроения ”
Деталь – маховик 240-1005114-АСБ является составной частью сборного зубчатого колеса относительно большого диаметра, которое служит для накопления энергии с целью её отдачи для вывода поршней из мертвых точек, равномерного вращения коленчатого вала, способствует за счет своей массы плавному троганию автомобиля с места и облегчает вращение коленчатого вала при пуске двигателя. На его обод напрессовывают стальной зубчатый венец, с помощью которого осуществляется пуск двигателя стартером. Маховик представляет собой тело вращения типа диск. Он изготавливается из чугуна СЧ20 ГОСТ 1412-85.

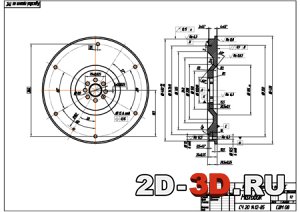

Графическая часть содержит: чертеж маховика, карту эскизов, маршрутную и операционную карту.
Содержание РПЗ:
Введение
Описание объекта производства и его назначение.
Анализ технологичности конструкции детали.
Выбор типа и организационной формы производства.
Анализ существующего технологического процесса.
Выбор метода получения заготовки с экономическим обоснованием.
Проектирование технологического процесса механической обработки.
Разработка операций технологического процесса.
Расчёт и назначение припусков на механическую обработку.
Расчёт и назначение режимов резания.
Определение норм времени для операций.
Определение необходимого количества оборудования и построения графиков загрузки.
Проектирование режущего инструмента.
Расчёт и проектирование приспособления.
Основные технико-экономические показатели разработанного техпроцесса.
Литература.
Приложение.
Чертеж в формате cdw и dwg.
