Разработка технологии механической обработки тихоходного вала

7 921
Max
6 мая 2019
  • 20

Формат файлов: cdw, Компас-3D, docx, Word, dwg, AutoCAD, pdf, jpg
Кол-во чертежей: 3
Теги: Вал ИВГПУ
Категории: Чертежи проекты / Технология машиностроения. Изготовление и восстано
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word, dwg, AutoCAD, pdf, jpg 38 (3)

Курсовая работа по  дисциплине «Технология производства ПТСДСиО»

На тему: «Разработка технологии механической обработки тихоходного вала»


Чертёж тихоходного вала


Прокат тихоходного вала  Схема наладок

Выбор оборудования, режущего и измерительного инструмента  План обработки поверхностей детали  Составление технологического маршрута обработки детали



Список чертежей сделанные в формате cdw Компас и дополнительно сохраненные в AutoCAD dwg формат, а также Jpg и PDF:

  1. Чертеж тихоходного вала

  2. Прокат тихоходного вала

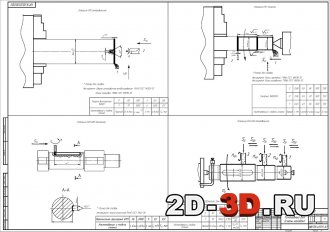

  3. Схема наладок.


Содержание курсовой работы:

Введение

1 Служебное назначение детали и анализ её технических требований

2 Определение типа производства

3 Выбор вида и метода изготовления исходной заготовки

4 План обработки поверхностей детали

5 Расчёт припусков на обработку и предельных размеров заготовки

6 Составление технологического маршрута обработки детали

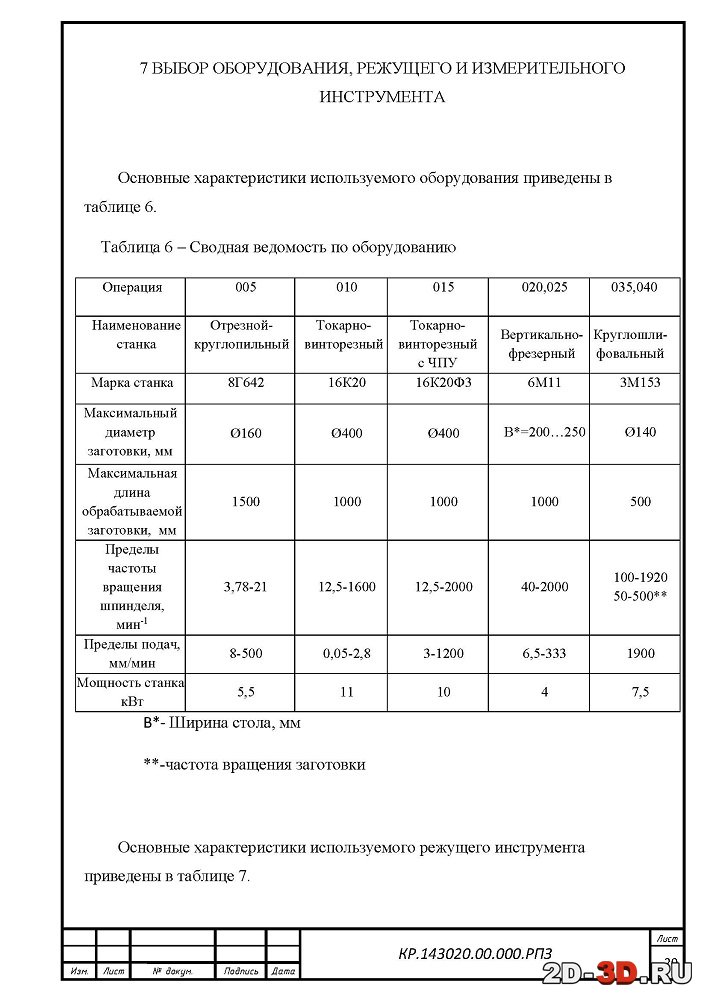

7 Выбор оборудования, режущего и измерительного инструмента

8 Расчет и назначение режимов резания

9 Нормирование технологического процесса

Заключение

Литература



Тихоходный вал является деталью горизонтального цилиндрического червячного редуктора. Он входит в состав тихоходной ступени редуктора и передает вращение от электродвигателя к ленточному конвееру. Вращение передается с помощью зубчатых передач. Тихоходный вал вращается на роликовых конических подшипниках №1027316 ГОСТ 27365-87, которые устанавливаются в корпус редуктора.


К изделию предъявляются следующие технические требования:

- материал детали Сталь 45  ГОСТ 1050-88;

- твердость свободных и вспомогательных поверхностей 235 НВ;

- твердость рабочих поверхностей, закалка ТВЧ с высоким отпуском 310 НВ;

- допуск цилиндричности шейки вала, мм 0,010;

- степень точности 8;

- поверхности под подшипники k6;

- масса детали, кг 1,95;

- допуск соосности посадочных поверхностей подшипников, мм 0,004;

- остальные поверхности H14,h14, ± JT14/2;

- годовая программа выпуска, шт/год 500.

Химический состав изделия, процент:

- железо  97;

- марганец 0,50-0,80;

- углерод 0,42-0,5;

- хром 0,80-1,10;

- кремний 0,17-0,37;

- сера, не более 0,004;

- медь, не более 0,30;

- фосфор, не более 0,035;

- никель, не более 0,25.


Механические свойства Стали 45 ГОСТ 1050-88 приведены в работе.


В данной курсовой работе был произведён анализ и назначение детали её технических требований, определили тип производства, выбрали метод изготовления исходной заготовки, план обработки поверхности детали, рассчитан припуск на обработку, составлен технологический маршрут обработки детали, выбрано оборудование режущего и измерительного инструмента, рассчитаны режимы резания, выполнили расчёт основного машинного времени.


ИВАНОВСКИЙ ГОСУДАРСТВЕННЫЙ политехнический УНИВЕРСИТЕТ
ИВГПУ
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word, dwg, AutoCAD, pdf, jpg 38 (3)
