Проектирование фундаментов под 9-ти этажное здание в открытом котловане

943
oley.gr
16 сентября 2023
  • 0

Формат файлов: .dwg, AutoCAD, .docx, Word, .pdf
Кол-во чертежей: 1
Теги: МГСУ 9 этажей
Категории: Строительство, технология монтажа / Строительство, ЖБК, металлоконструкции
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .docx, Word, .pdf 68 (1)
Проектирование фундаментов под 9-ти этажное здание в открытом котловане в г. Хабаровск 2023 год
Курсовой проект по дисциплине "Основания и фундаменты" с расчетами и чертежами в AutoCAD

 План котлована и фундамента мелкого заложения и свайного фундамента,разрез фундамента мелкого заложения и свайного фундаментаИнженерно-геологический разрез

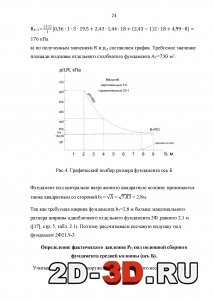

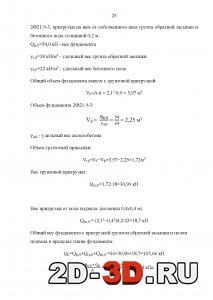

Графиеческий подро размера фундаментаОбъем фундаментаОпределение класс. признаков грунтов площадки строительства

В данном проекте были выполнены Расчет фундамента мелкого заложения и свайного фундамента. Проведя соответствующие расчёты и проанализировав устройство фундаментов мелкого заложения, а также устройство свайных фундаментов под 9 этажное каркасное здание с подвалом, можно сделать вывод, что в данном случае выгоднее использовать свайный фундамент. Данное решение можно обосновать следующими положениями:
- свайный фундамент требует устройство земляных работ меньших по объёму
- время монтажа железобетонных свай ниже монтажа фундамента мелкого заложения
- нет необходимости устраивать песчаную подушку

В комплекте Пояснительная Записка в редактируемом формате (Word), чертежи и схемы для ПЗ в AutoCAD 2021, задание на проектирование (конструктив и геология). Фундамент мелкого заложения частично на песчаной подушке (только средняя колонна).
Исходные данные к курсовому проекту согласно типовому заданию варианты: геология – 7, конструкции – 3, этажность – 9, город – Хабаровск.

Список чертежей:
1. План котлована и фундамента мелкого заложения и свайного фундамента М1:200, разрез фундамента мелкого заложения и свайного фундамента М1:100.

Содержание расчетно-пояснительной записки:
Введение
Определение классификационных признаков грунтов площадки строительства и их расчётных сопротивлений R0
Определение расчётных нагрузок на фундамент
РАСЧЕТ ФУНДАМЕНТА МЕЛКОГО ЗАЛОЖЕНИЯ
Определение глубины заложения ленточного фундамента под наружную стену
Предварительные размеры подошвы фундамента мелкого заложения
Определение фактического давления PII под подошвой сборного фундамента крайней стены (ось А)
Расчет сборного фундамента средней колонны (ось Б
Определение фактического давления PII под подошвой сборного фундамента крайней стены (ось Б)
Проверяем возможность опирания фундамента 2Ф21.9-3 на глину мягкопластичную
Выбираем тип песчаной подушки, проверяем возможность опирания на нее фундамента 2Ф21.9-3 и назначаем толщину подушки z
Определение конечной (стабилизированной) осадки фундамента мелкого заложения методом послойного суммирования (ось А)
Определение конечной (стабилизированной) осадки фундамента мелкого заложения методом послойного суммирования под среднюю колонну
РАСЧЕТ СВАЙНОГО ФУНДАМЕНТА
Назначение глубины заложения подошвы ростверка
Выбор конструкции свайного фундамента
Расчет свайного фундамента под крайнюю колонну. Определение несущей способности одиночной свои по грунту Fd и расчетной нагрузки Pcb на одну сваю
Определение необходимого числа свай n в свайном фундаменте, размещение их в плане, определение ширины bp и высоты hp ростверка.
Определение высоты ростверка
Проверка выполнения условия расчета основания условия расчета основания одиночной сваи по первому предельному состоянию.
Определение среднего вертикального давления под подошвой условного фундамента и проверка выполнения условия p≤R.
Подбор молота для забивки свай
Расчет свайного фундамента под среднюю колонну
Определение несущей способности одиночной свои по грунту Fd и расчетной нагрузки Pcb на одну сваю.
Определение необходимого числа свай n в свайном фундаменте, размещение их в плане, определение ширины bp и высоты hp ростверка.
Определение высоты ростверка
Проверка выполнения условия расчета основания условия расчета основания одиночной сваи по первому предельному состоянию.
Определение среднего вертикального давления под подошвой условного фундамента и проверка выполнения условия p≤R..
Подбор молота для забивки свай
Устройство котлована под здание с фундаментом мелкого заложения..
Устройство котлована под здание со свайным фундаментом.
Заключение
Список литературы

Определение расчетных нагрузок на фундаментыОпределение фактического давленияРасчет фундамента мелкого заложения

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
МГСУ
Кафедра Механика грунтов и геотехника
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .docx, Word, .pdf 68 (1)
