Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 3
Теги: Грейфер БелГУТ
Категории: Строительная техника машины / Тракторы / Экскаваторы
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
.cdw Компас-3D, .docx Word |
40 (3) |
ГОЭ с рабочим оборудованием грейфер на базе МТЗ-1021
Курсовой проект с расчетами в Word и чертежами в редактируемом формате .cdw Компас-3D
В данном курсовом проекте рассматривается модернизация рабочего оборудования одноковшового гидравлического экскаватора с рабочим оборудованием грейфер на базе трактора МТЗ-1021 из серии «Беларус-1000». В ходе выполнения работы была проведена работа по исследованию современных конструкций отечественных и зарубежных производителей, проведен анализ полезных изобретений в области экскаваторного оборудования, в ходе которого были выявлены основные направления модернизации, а именно усовершенствование конструкции рабочего органа грейферного погрузчика.
В проекте были выполнены пояснительная записка и чертежи в редактируемом формате .cdw Компас-3D. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Технические характеристики:
Базовый трактор - МТЗ-1021 «Беларус»
Модель двигателя - Д-245
Эксплуатационная мощность, кВт - 77
Транспортная скорость, км/ч - до 36
Эксплуатационная масса, кг - 7000
Грузоподъемность рабочего оборудования, кг - 1000
Вместимость грейфера, м³ - 0,4

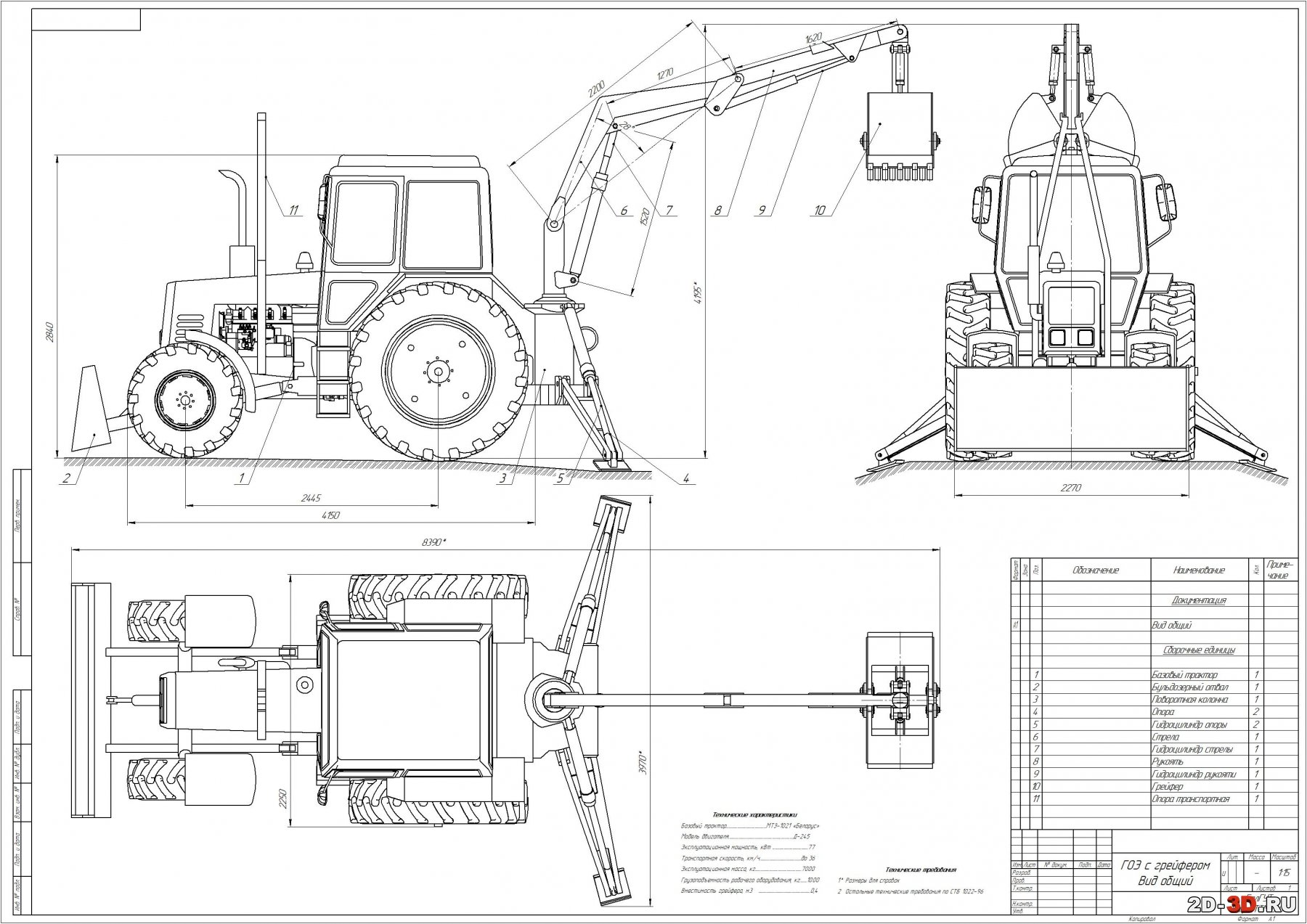

Список чертежей:1. ГОЭ с грейфером. Вид общий

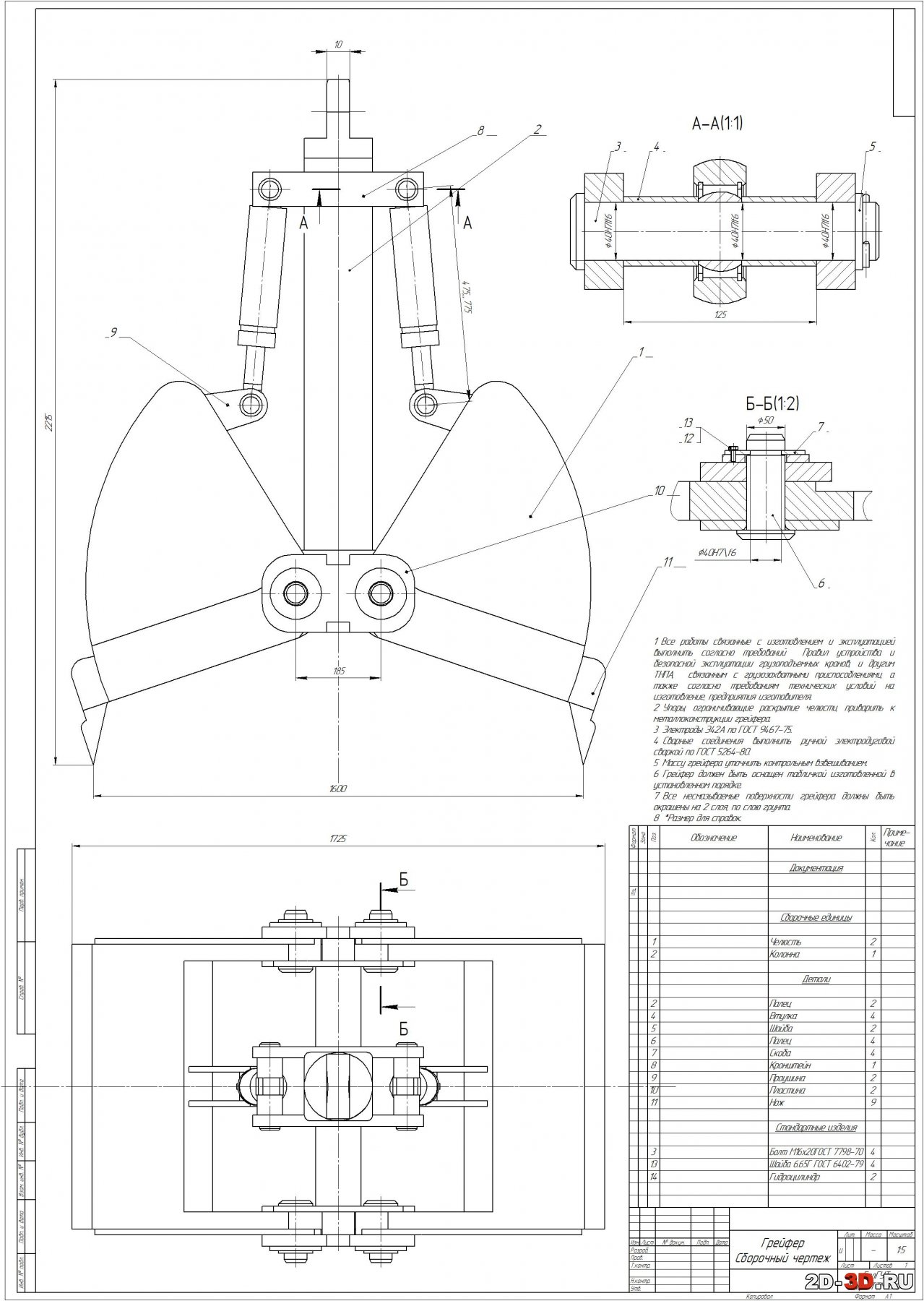

2. Грейфер. Сборочный чертеж

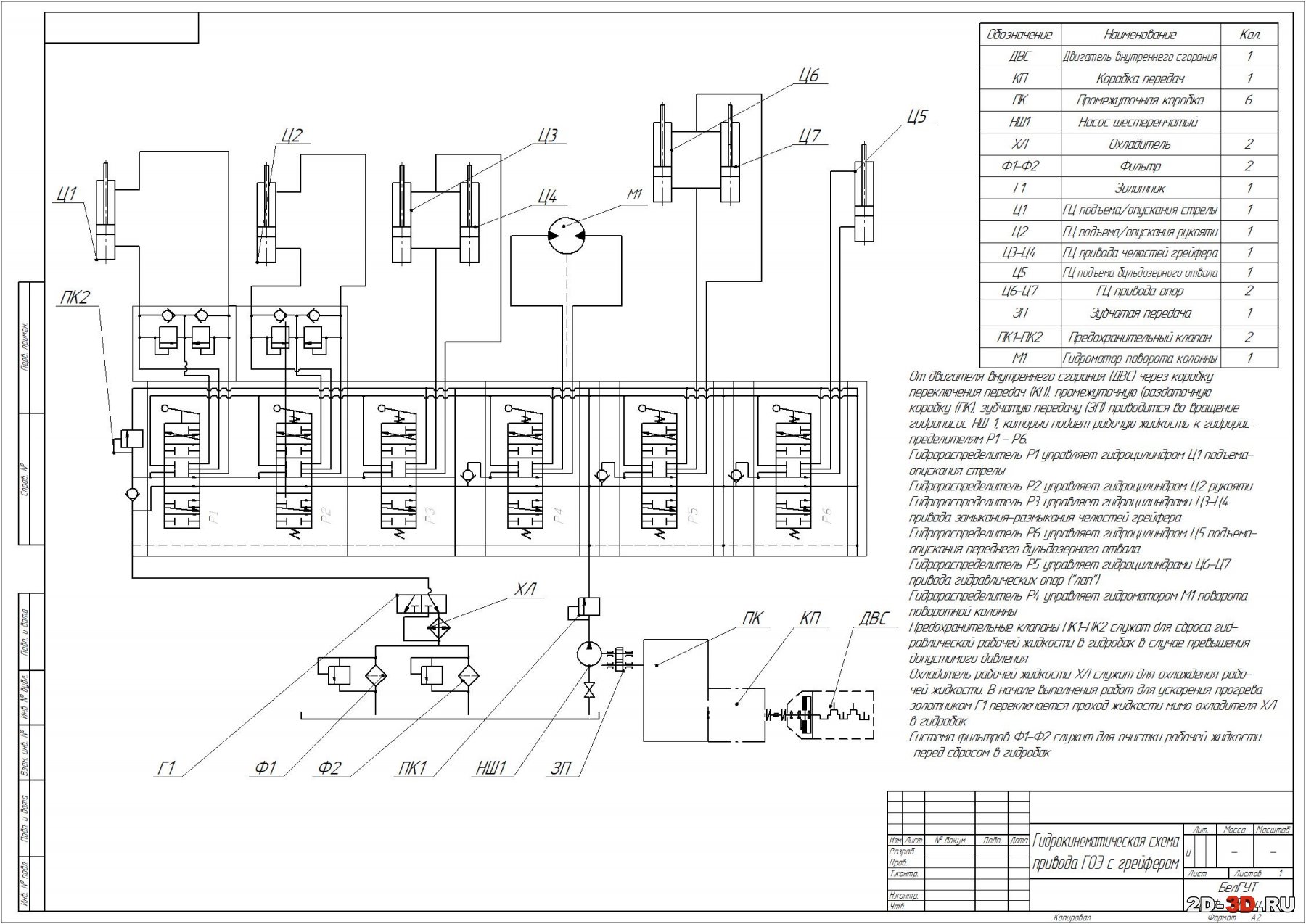

3. Гидрокинематическая схема привода ГОЭ с грейфером
Содержание расчетно-пояснительной записки:ВВЕДЕНИЕ
1 АНАЛИЗ ПАТЕНТНОЙ ЛИТЕРАТУРЫ
1.1 Патент B66C3/16 SU 140556 A1
1.2 Патент B66C1/16 SU 152298 A1
1.3 Патент E02F3/413 RU 2164986

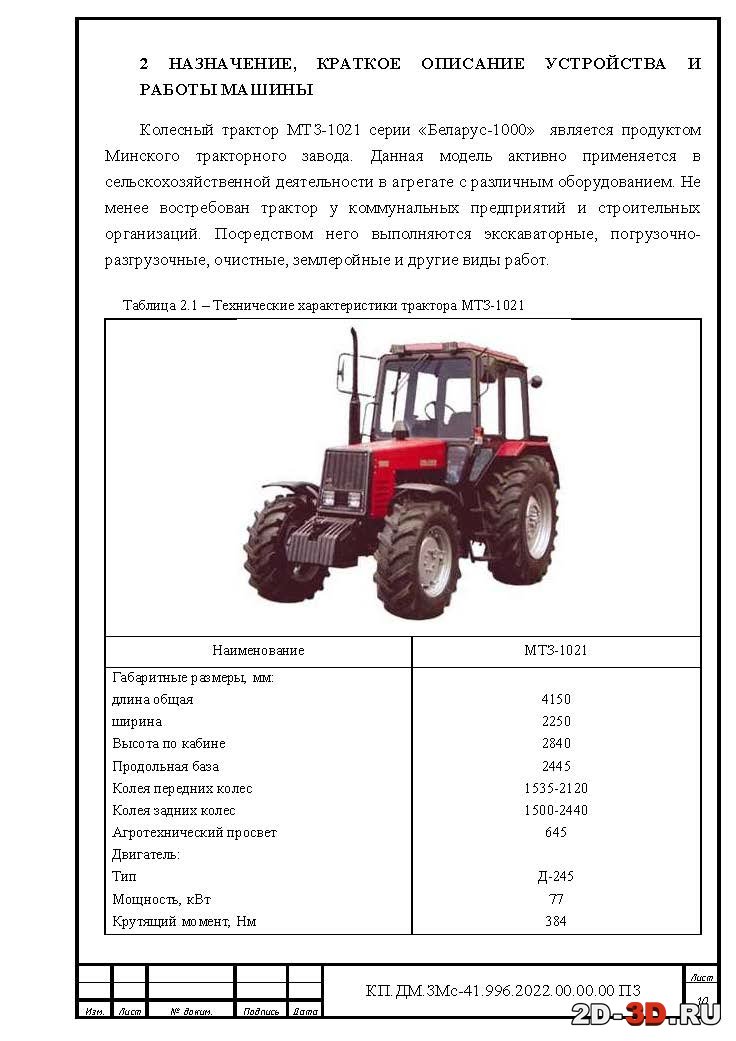

2 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ

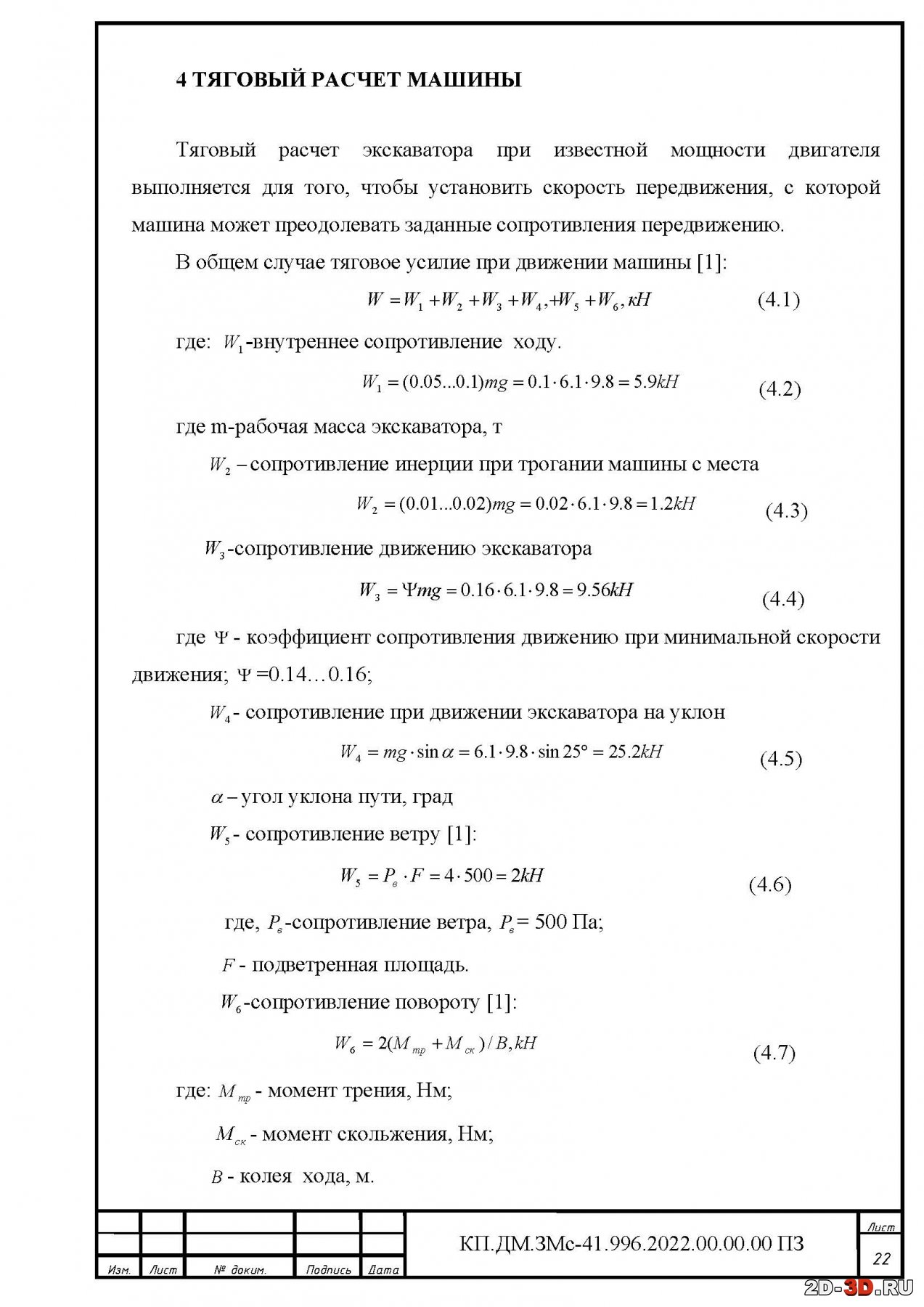

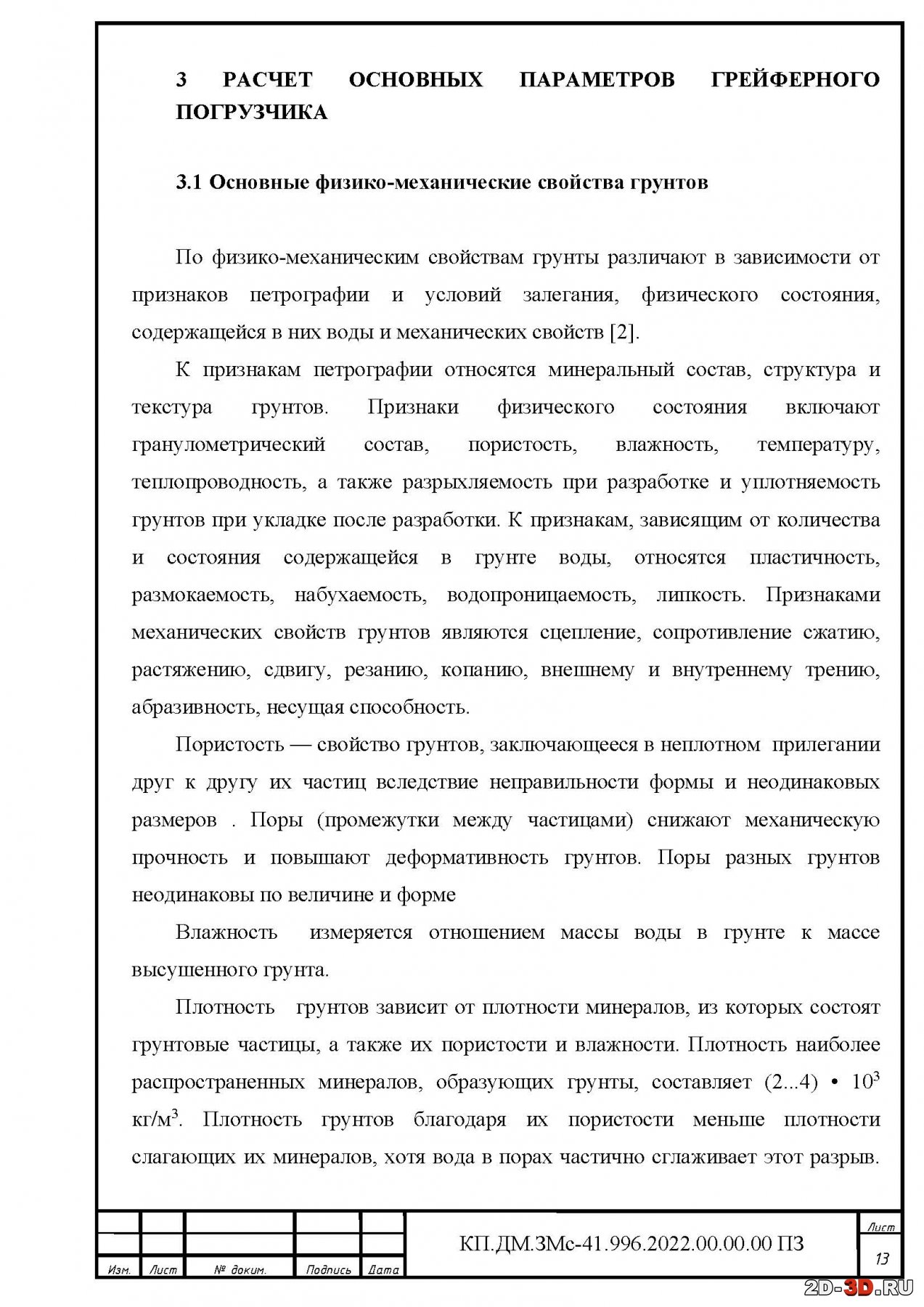

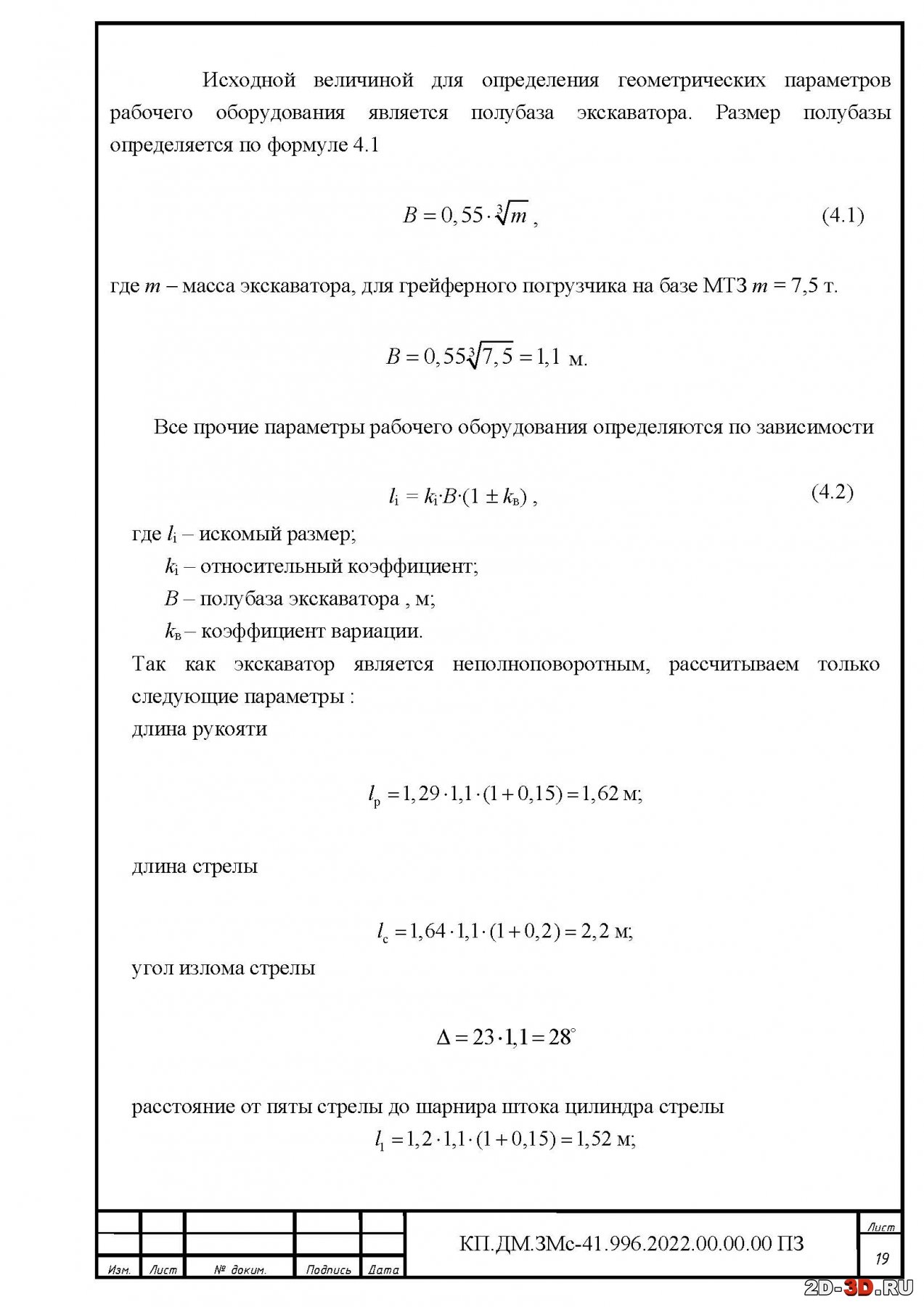

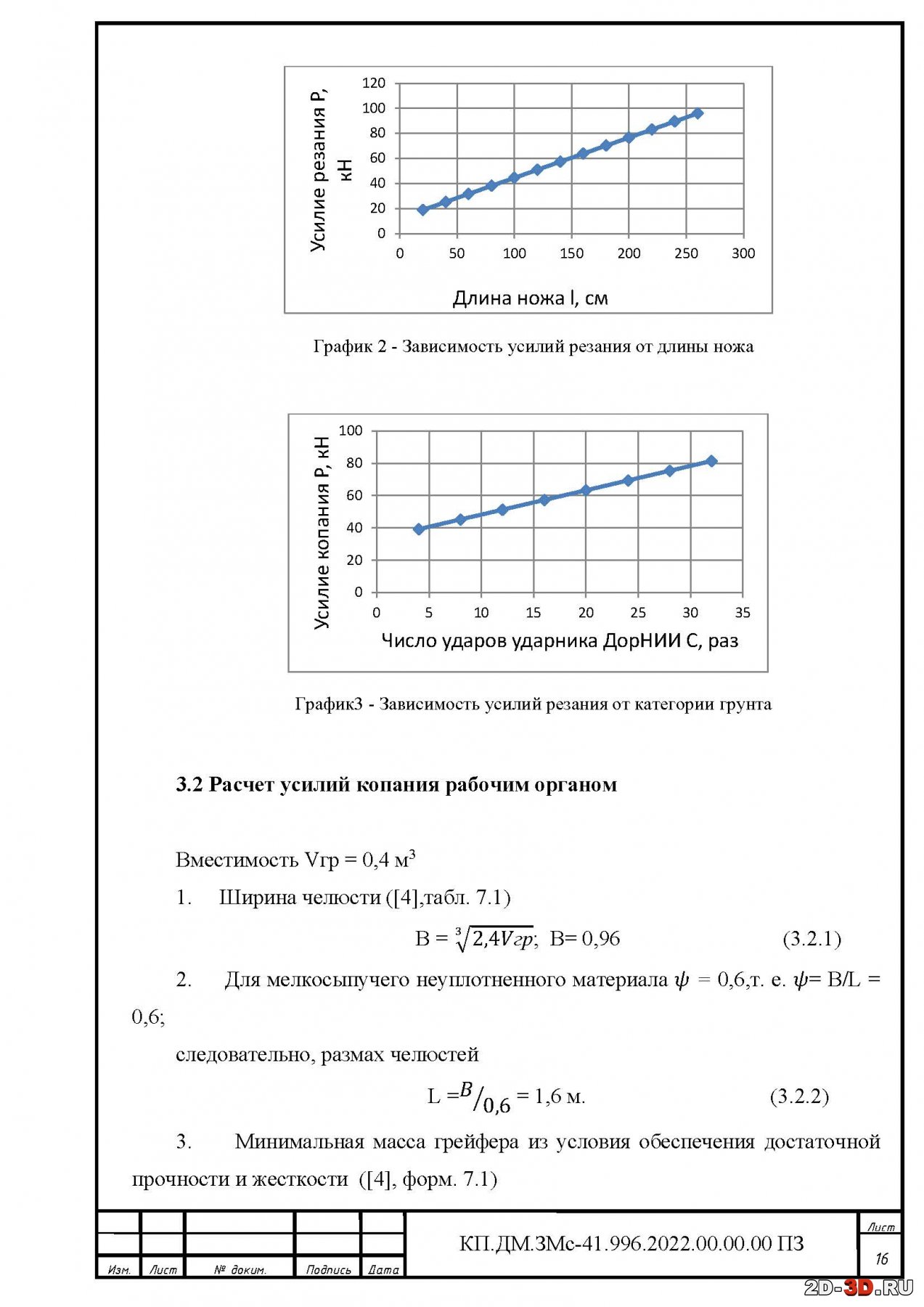

3 РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ ГРЕЙФЕРНОГО ПОГРУЗЧИКА
5 ОПРЕДЕЛЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ ГРЕЙФЕРНОГО ПОГРУЗЧИКА
6 ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ МАШИНЫ
6.1 Расчет на устойчивость машины
6.2 Техника безопасности при работе машины

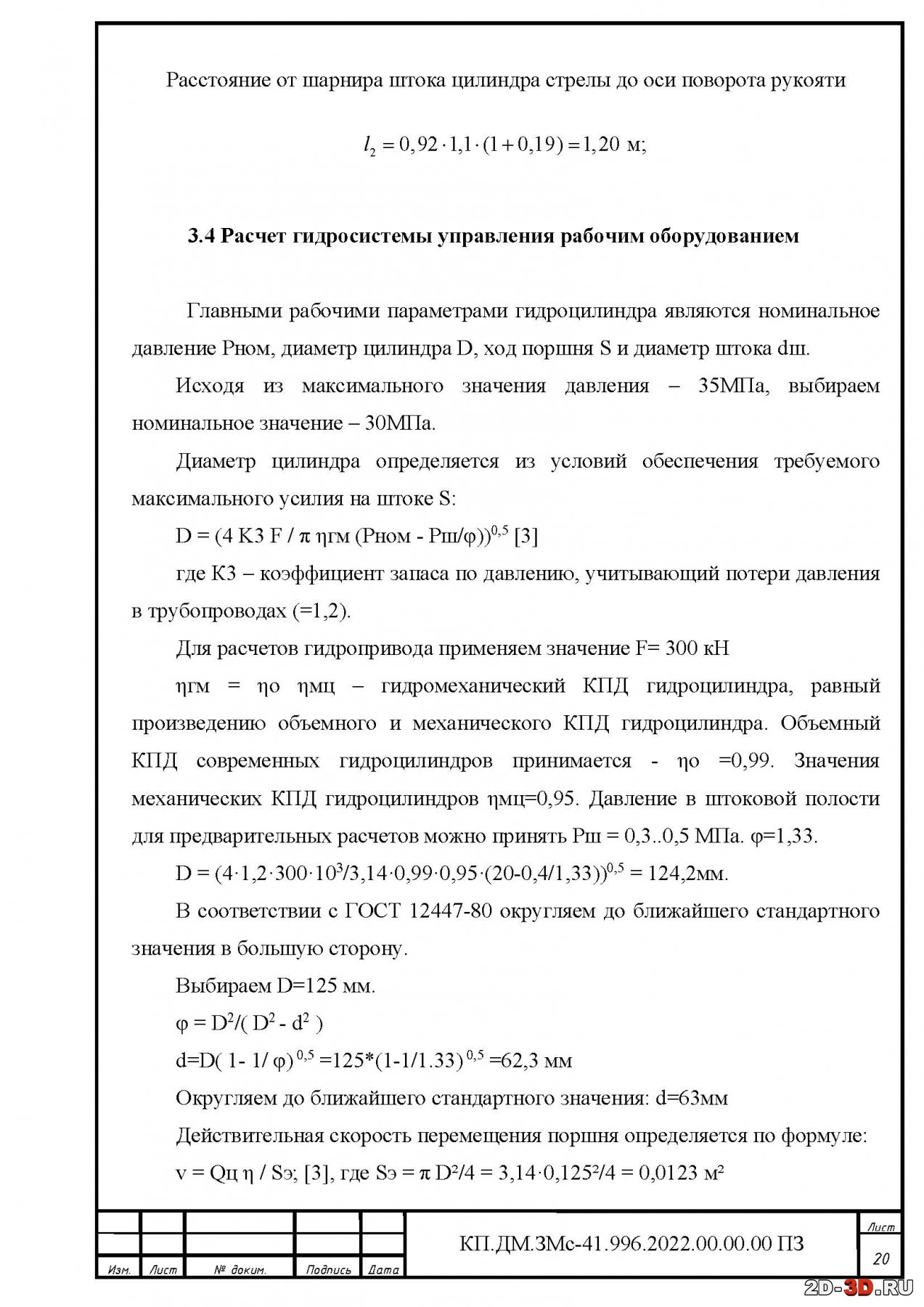

7 РАСЧЕТ ПРИВОДА ГРЕЙФЕРА
8 РЕСУРСОСБЕРЕЖЕНИЕ ПРИ ПРОЕКТИРОВАНИИ МАШИНЫ
9 МЕТРОЛОГИЯ И СТАНДАРТИЗАЦИЯ ПРИ ПРОЕКТИРОВАНИИ МАШИН
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
БелГУТ
