Формат файлов: .cdw, Компас-3D, .xlsx, Excel, .docx, Word
Кол-во чертежей: 2
Теги: СГТУ
Категории: Станки / Электрические схемы проекты
Тип проекта |
Курсовой |
Кол-во листов (чертежей) |
Формат |
.cdw, Компас-3D, .xlsx, Excel, .docx, Word |
60 (2) |
Электроснабжение ремонтно-механического цеха
Курсовая работа с запиской, расчетами в Excel и чертежами в Компас-3D
Вариант №47
ЭО промышленного цеха. Курсовая работа включает в себя расчет мощностей, ТЭР, выбор оборудования, защиты, КРУ, РТКЗ, земли в Экселе, пояснительную записку, схему цеха по магистральной схеме, однолинейную схему.
Исходные данные для механического цеха представлены в табл. 1. В цехе – крупносерийное производство, среда нормальная.
По справочным данным определяются Ки, cosφ, tgφ.
Методические данные по 47 варианту:
Питание цеха осуществляется от шин главной понизительной под-станции (ГПП) завода удаленной на 1,2 км на напряжение 10 кВ, мощ-ность короткого замыкания 250 кВА, отклонение напряжения в мини-мальном режиме +2%, в максимальном 0%. Трансформаторная под-станция питается по радиальной схеме. Нормируемый tgφ, заданный энергосистемой 0,25. Цех работает в две смены, время использования максимума нагрузки 4000 часов.
Перечень оборудования цеха
Таблица 1
№ | Наименование станка | Модель | Кол-во | P, кВт | Примечание |
1 | Кран мостовой, 5т | - | 3 | 15 | ПВ=40% |
2 | Настольно-сверлильный | 2М112 | 5 | 3,5 | Однофазные, 220В |
3 | Токарно-карусельный | 1525 | 12 | 68,1 | |
4 | Заточный станок (точило) | 3К634 | 5 | 4 | 380В |
5 | Зубообрабатывающий станок | 5245 | 15 | 40 | |
6 | Ножовочный станок | 8725 | 12 | 2,2 | |
7 | Печь сопротивления | | 3 | 50 | |
8 | Пресс | ПО-443 | 5 | 7 | |
9 | Печь индукционная | | 3 | 30 | |
10 | Шлифовальный станок | 3А229 | 9 | 11,2 | |
11 | Сверлильный станок | МН25 | 6 | 4 | |
12 | Зубофрезерный | ZWF-30 | 7 | 76,5 | |
13 | Портально-расточной | 2А554 (ОВР-50) | 6 | 24,2 | |
14 | Круглопильный станок | 8Г663 | 5 | 11,11 | |
15 | Выпрямитель сварочный | ВД-301 | 3 | 20 | |
16 | Установка теплозащиты ворот | ТЗ-5 | 4 | 28 | |
Исходные данные для расчета нагрузок цеха
Таблица 2№ | Позиция на плане | Наименование | Кол-во | P, кВт | Pобщ, кВт | Kи | cos(ϕ) | tg(ϕ) | Примечание |
1 | 1-6 | Зубобр | 6 | 6,3 | 37,8 | 0,17 | 0,65 | 1,17 | |
2 | 7-12 | Зубобр | 6 | 13,2 | 79,2 | 0,17 | 0,65 | 1,17 | |
3 | 13-18 | Зубобр | 6 | 4,5 | 27 | 0,12 | 0,4 | 2,29 | |
4 | 19-25 | Зубобр | 7 | 40 | 280 | 0,17 | 0,65 | 1,17 | |
5 | 26-31 | Шлифовальный | 6 | 5,5 | 33 | 0,12 | 0,4 | 2,29 | |
6 | 32-36 | Шлифовальный | 5 | 9,9 | 49,5 | 0,16 | 0,5 | 1,73 | |
7 | 37-43 | Фрезерный | 7 | 76,5 | 535,5 | 0,2 | 0,65 | 1,17 | |
8 | 44-48 | Токарный | 5 | 7 | 35 | 0,14 | 0,5 | 1,73 | |
9 | 49-53 | Токарный | 5 | 11 | 55 | 0,14 | 0,5 | 1,73 | |
10 | 54-55 | Токарно-карусельный | 4 | 68,1 | 272,4 | 0,2 | 0,65 | 1,17 | |
11 | 56-62 | Портально-расточный | 7 | 24,2 | 169,4 | 0,16 | 0,5 | 1,73 | |
12 | 63-66 | Шлифовальный заточный | 4 | 1,5 | 6 | 0,12 | 0,4 | 2,29 | 220 |
13 | 67-70 | Настольно-сверлильный | 4 | 3,5 | 14 | 0,12 | 0,4 | 2,29 | Однофазные 220В |
14 | 71-72 | Сверлильный | 2 | 15 | 30 | 0,16 | 0,5 | 1,73 | |
15 | 73-76 | Заточный | 4 | 4 | 16 | 0,12 | 0,4 | 2,29 | 380 |
16 | 77-91 | Печь сопротивления | 15 | 50 | 750 | 0,7 | 0,9 | 0,48 | |
17 | 92-107 | Печь индукционная | 15 | 30 | 450 | 0,7 | 0,4 | 2,29 | |
18 | 108 | Кран мостовой, 5т | 1 | 15,4 | 15,4 | 0,1 | 0,5 | 1,73 | ПВ=40% |
Список чертежей:1. Схема цеха;
2. Однолинейная схема.
Содержание расчетно-пояснительной записки:Исходные данные
1. Определение расчетной мощности цеха

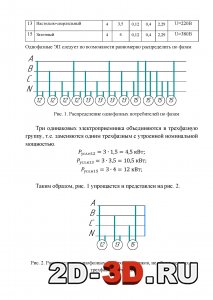

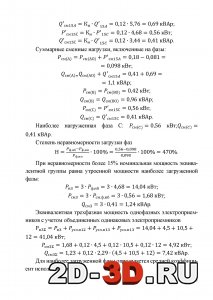

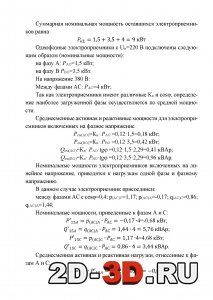

1.1. Расчет нагрузки от однофазных электроприемников

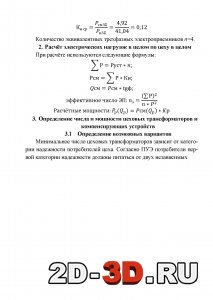

2. Расчет электрических нагрузок по цеху в целом
3. Определение числа и мощности цеховых трансформаторов и компенсирующих устройств
3.1. Определение возможных вариантов

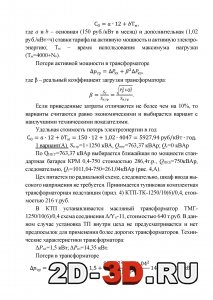

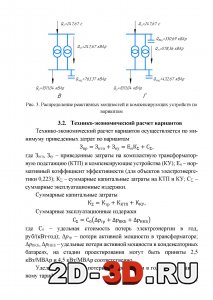

3.2. Технико-экономической расчет вариантов
4. Выбор оптимального местоположения ТП и схемы цеховой
электрической сети
4.1. Центр электрической нагрузки
4.2. Место установки трансформаторной подстанции
4.3. Выбор схемы цеховой электрической сети
4.4. Конструктивное устройство цеховой электрической сети
5. Выбор электрооборудования цеховой сети
5.1. Выбор магистрального шинопровода
5.2. Расчет и выбор распределительных шинопроводов и пунктов
5.3. Выбор защитной аппаратуры и сечения проводников
6. Выбор высоковольтного питающего кабеля и ячейки РП ГПП
7. Расчет токов короткого замыкания и проверка электрооборудования
на устойчивость
7.1. Расчет токов трехфазного короткого замыкания на стороне 0,4 кВ и проверка оборудования на устойчивость
7.2. Расчет однофазного тока короткого замыкания и проверка чувствительности защиты
8. Расчет отклонения напряжения и выбор отпайки трансформатора
9. Расчет заземления
Список использованной литературы
«САМАРСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра «Электроснабжение промышленных предприятий»
