Проект электроснабжения при капитальном ремонте здания детского сада

90
Инна89
15 сентября 2022
  • 0

Формат файлов: dwg AutoCAD
Кол-во чертежей: 15
Теги: Электроснабжение Детский сад Рабочий проект
Категории: Чертежи проекты / Электрические схемы проекты
Тип проекта Рабочий проект Кол-во листов (чертежей)
Формат dwg AutoCAD (19)
Капитальный ремонт здания детского сада, проект электроснабжения
Чертежи в редактируемом формате dwg
Рабочий проект

ВРУ, ППУ. Принципиальная схема

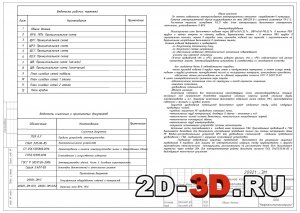

Общие данные
ЩР1. Принципиальная схема
План силовых сетей 1 этажа
Опросный лист ВРУ

По степени надежности электроснабжения электроприемники относятся потребителям II категории. Питание электроприемников здания осуществляется от сети 380/220 В с системой заземления TN-C-S.
Расчетная мощность составляет 142,11 кВт. Учет электроэнергии выполняется электронными счетчиками, установленными в ВРУ.
Проектом разработаны следующие виды освещения: рабочее, аварийное (эвакуационное), дежурное освещение напряжением ~220В.
Освещенность помещений принята по СП52.13330.2016.
Групповые сети электроосвещения выполняются кабелем ВВГнг(А)-LSLTx, аварийного освещения - огнестойким кабелем ВВГнг(А)-FRLSLTx. Групповые сети электроосвещения прокладываются в гофрированных трубах из самозатухающего ПВХ в пространстве за подвесным потолком, обшивки стен из ГКЛ и скрыто в штробах стен с последующим заштукатуриваем. Проход кабелей через стены и перекрытия выполняется в гильзах из ПВХ труб
Магистральные сети выполняются кабелем марки ВВГнг(А)-LSLTx , ВВГнг(А)-FRLSLTx в жестких ПВХ трубах и лотках открыто по потолку подвала, вертикальные стояки - в жестких ПВХ трубах в строительных каналах, скрыто в штрабах стен.
Соединения ответвлений защитных проводников  выполняются без разрезания защитных проводников, в коробках. Для защиты от электромагнитной индукции между трубопроводами и другими    протяжёнными металлическими  конструкциями, расположенными на расстояниями менее 10см, выполняются перемычки через каждые 30м. Все электромонтажные работы выполнить согласно ПУЭ, СНиП3.05.06-85 и действующим техническим указаниям.

Список чертежей:
1. Общие данные
2. ВРУ, ППУ. Принципиальная схема
3. ЩР1. Принципиальная схема
4. ЩР2. Принципиальная схема
5. ЩС1. Принципиальная схема
6. ЩС2. Принципиальная схема
7. ЩВ. Принципиальная схема (начало)
8. ЩВ. Принципиальная схема (окончание)
9. План силовых сетей подвала
10. План силовых сетей 1 этажа
11. План силовых сетей 2 этажа
12. План кровли
13. Спецификация оборудования, изделий и материалов
14. Опросный лист ППУ
15. Опросный лист ВРУ


ЩС2. Принципиальная схемаЩР2. Принципиальная схема
ЩВ. Принципиальная схема (начало)
ЩВ. Принципиальная схема (окончание)
План силовых сетей подвала
План силовых сетей 2 этажа
План кровли
Спецификация оборудования, изделий и материалов - лист 1
Спецификация оборудования, изделий и материалов - лист 2
Спецификация оборудования, изделий и материалов - лист 3
Спецификация оборудования, изделий и материалов - лист 4
Спецификация оборудования, изделий и материалов - лист 5
Опросный лист ППУ
ЩС1. Принципиальная схема

Капитальный ремонт здания МДОУ "Детский сад № 173 присмотра и оздоровления" по адресу: г. Магнитогорск, ул. Калинина, 15.
2021.
Тип проекта Рабочий проект Кол-во листов (чертежей)
Формат dwg AutoCAD (19)
