Разработка одновального бетоносмесителя принудительного действия с вибрационной обработкой бетонной смеси БП-1125В
Дипломный проект с расчетами в Word и чертежами редактируемом формате .cdw Компас-3D

Основной целью проекта является разработка эффективного одновального бетоносмесителя принудительного действия БП-1125В, обеспечивающего качественное приготовление жестких и пластичных цементобетонных смесей и строительных растворов. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате .cdw Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Исходные данные:
Объем смесителя по загрузке – 1125 л;
тип смесителя – цикличного действия;
время приготовления одного замеса – 50 – 60 с;
тип смесей – цементобетонные смеси и растворы, жесткие и пластичные;
вибрационная обработка смесей на вибролотке в момент выгрузки смеси из смесителя.

Список чертежей:

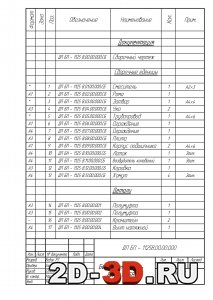

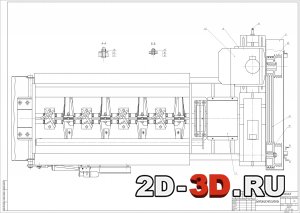

1. Бетоносмеситель БП - 1125В. Сборочный чертеж + спецификация

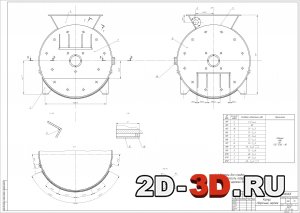

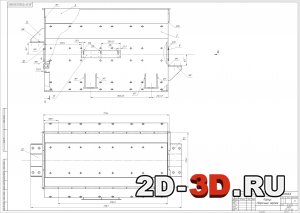

2. Корпус. Сборочный чертеж + спецификация

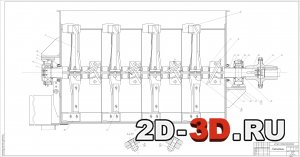

3. Смеситель. Сборочный чертеж + спецификация

Содержание расчетно-пояснительной записки:
Введение
1. Конструкторская часть

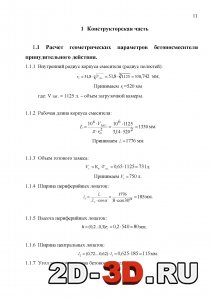

1.1. Расчет геометрических параметров бетоносмесителя

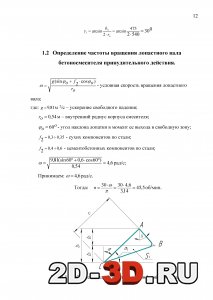

1.2. Определение частоты вращения лопастного вала бетоносмесителя

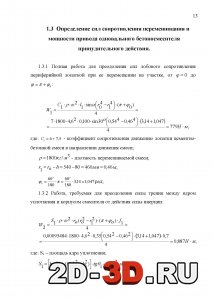

1.3. Определение сил сопротивления перемешивания и мощности привода одновального бетоносмесителя

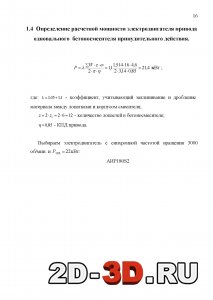

1.4. Определение расчетной мощности электродвигателя привода одновального бетоносмесителя
1.5. Кинетический расчет привода бетоносмесителя
1.6. Расчет клиноременной передачи
1.7. Расчет лопастного вала
1.8. Расчет лопастей
1.9. Расчет подшипников
1.10. Расчет болтов крепления лопастей на валу
1.11. Расчет цепной муфты привода

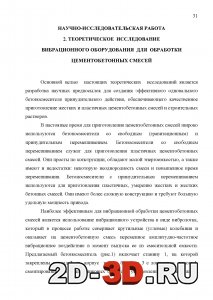

Научно-исследовательская работа.

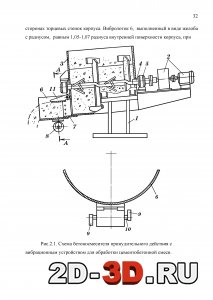

2. Теоретическое исследование вибрационного оборудования для обработки цементобетонных смесей
2.1. Исследование колебаний вибролотка бетоносмесителя принудительного действия в режиме холостого хода
2.2. Определение характера взаимодействия вибролотка с цементобетонной смесью
2.3. Исследование крутильных колебаний вибролотка при полной загрузке
Список литературы
