Здание авиационно-ремонтного завода

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 2
Теги: Самолёты
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(2)

Основные конструкции производственного комплекса:
- фундаменты монолитные железобетонные: Ф1-40 шт., Ф2-40 шт.
- балки фундаментные сборные: БФ-72 шт.
- колонны: К1-19 шт., К2-19 шт.
- фермы стропильные-сборные железобетонные:  ФС-57 шт.
- фермы подстропильные-сборные железобетонные: ФП-19 шт.
- балки железобетонные: Б-60 шт.
- плиты покрытия-сборные железобетонные: ПК-504 шт.
- кровля рубероидная 4-х слойная: КР
- стены-панели бетон, вставки кирпичные: СТ
- фонари зенитные из стеклопакетов: ФН-28 шт.
- ворота со стальным косоуром распашные: В
- полы в основных пролетах бетонные: ПЛ

Технико-экономические показатели:
1. Площадь застройки - 5094 м²
2. Рабочая площадь - 4692 м²
3. Строительный объем производственного корпуса - 85394 м3
4. Общая площадь АБК - 402 м²
5. Строительный объем АБК - 5548 м3

Список чертежей:
1. Фасад М1:200, План М1:200, Схема генплана М1:5000;

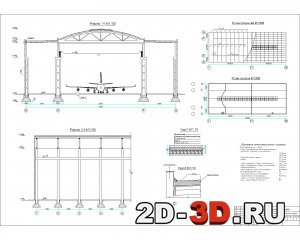

2. Разрез 1-1 М1:100, Разрез 2-2 М1:100, План покрытия и кровли М1:500, Узлы М1:10.

Район строительства г. Ханой

На плане первого этажа:
Комплектовочный участок
Компрессорная
Транформаторная
Участок ремонта гидроагрегатов
Отделение ремонта шасси
Дюралевое отделение
Отделение самолётных систем и агрегатов
Инструментальная кладовая
Кладовая запчастей
Разборочно-моечное отделение деталей
Участок дефектации
Отделение сборки, ремонта и мойки узлов
Сборочное отделение двигателей
Вентиляционная камера
Участок разборки и промывки элементов планера
Сварочно-термический участок
Медницко жестяницкое отделение
Аккумуляторный участок
Слесарно-механический участок
Отделение ремонта кресел и бытового оборудования
Малярный участок
Отделение вооружения
Гальваническое отделение
Малярный участок
Отделение неметаллических изделий
