Проект одноэтажного промышленного здания

1 936
maria323
18 июня 2022
  • 0

Формат файлов: dwg AutoCAD, doc Word
Кол-во чертежей: 8
Теги: 1 этаж
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg AutoCAD, doc Word 23 (8)

Проект одноэтажного промышленного здания с размерами в плане 66х24 м
Курсовая работа в редактируемых форматах чертежи AutoCAD dwg,пояснительная записка docx Word

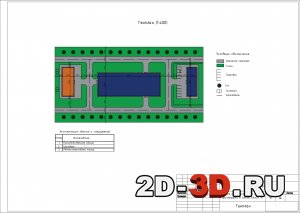

Фасад1-12Генплан
ЗаданиеТеплотехнический расчёт покрытияВодоотвод с крыши


В данном курсовом проекте было выполнено проектирование однопролетного промышленного здания с размерами в плане 66 х 24 м.
При выполнении курсового проекта:
– описывается характеристика места строительства (г. Псков), объемно-планировочные решения гражданского и промышленного зданий;
– подбираются конструкции (фундаменты, фундаментные балки, колонны,стальные фермы, 3-х слойные сэндвич панели, окна, ворота, полы) промышленного здания;
– подсчитываются технико-экономические показатели гражданского и промышленного зданий.
По заданию стена промышленного здания выполняется из 3-слойных сэндвич-панелей.

Задание:

Проект одноэтажного промышленного здания с размерами в плане 66х24 м
Место строительства – г. Псков
Вид грунта – суглинок
Количество пролетов – 1, длина 24 м
Шаг колонн (наружных и внутренних) – 6 м
Высота этажа – 10,8 м
Оборудование – мостовой кран грузоподъемностью 10 т
Фундаменты – столбчатые монолитные железобетонные
Фундаментные балки – сборные железобетонные
Колонны – сборные железобетонные
Стропильные конструкции – фермы стальные, длинной 24 м
Покрытия – профилированные стальные листы
Стены наружные – сэндвич-панели
Крыша – плоская
Кровля – рулонная четырехслойная
Прочие конструкции принять самостоятельно


Чертежи:

1) Совмещённый план перекрытий
2) План фундамента
3) План на отметке 0,000
4) План кровли
5) Фасад 1-12
6) Генплан
7) Разрез 1-1
8) Узел 1, узел 2, узел 3


Содержание:

2 Промышленное здание
2.1 Объёмно-планировочные решения
2.2 Теплотехнический расчёт покрытия
2.3 Конструктивные решения
 2.4 Подъёмно-транспортное оборудование
2.5 Наружная и внутренняя отделка
2.6 Спецификация сборных железобетонных элементов
2.7 Генплан
2.8 Технико-экономические показатели
Заключение
Список использованных источников

23 страницы текста пояснительной записки, 12 рисунков, 5 таблиц, 8 чертежей на 8 листах



Совмещённый план перекрытийРазрез 1-1
Фундаментные балкиСтальная стропильная фермаПодбор деревянных окон

Отрывок текста пояснительной записки:

Отделочные работы – это заключительный этап строительства или ремонта зданий. Их выполняют для того, чтобы защитить конструкции от воздействия внешней среды, создать комфортные условия, придать завершенный вид. Одновременно, отделка зданий и сооружений может улучшить звукоизоляционные свойства, а также повысить противопожарную защиту.
Отделка производится как внутри (внутренние  отделочные работы), так и снаружи зданий (наружные отделочные работы).
К отделочным относятся штукатурные, облицовочные, малярные, стекольные, работы.
Стеновые 3-х слойные панели типа сэндвич-фасадов промышленного здания имеют готовое защитно-декоративное покрытие и не требуют дополнительной отделки.
