Одноэтажное двухпролётное здание для предприятий строительной промышленности. Размеры здания в плане 72х36 м

2 906
Камиль Шагиев
9 июня 2022
  • 0

Формат файлов: dwg AutoCAD, doc Word, pdf
Кол-во чертежей: 8
Теги: Расчёт предприятия
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg AutoCAD, doc Word, pdf 19 (8)
Одноэтажное двухпролётное здание для предприятий строительной промышленности. Размеры здания в плане 72х36 м.
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект

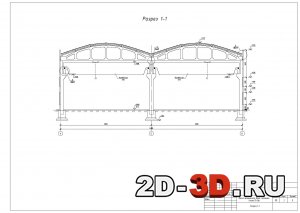

Промышленное здание - лист 2 - Фасад 1-14Промышленное здание - лист 3 - Разрез 1-1

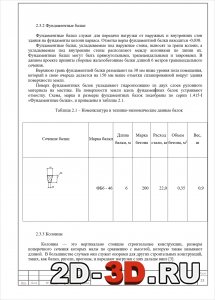

Фундаментные балки
Схемы плит покрытийКровля, водоотвод
В данном курсовом проекте разрабатывается одноэтажное двухпролётное здание для предприятий строительной промышленности.
Высота от пола до низа стропильных элементов равна 9,6 м.
Унификация промышленных зданий предусматривает определенную систему привязки конструктивных элементов к модульным разбивочным осям. В данном курсовом проекте принята «нулевая» привязка колонн к буквенным осям, привязка 500 мм принята к крайним цифровым осям, для остальных – центральная.
 Здание снабжено подвесными кранами грузоподъемностью 1 тонны.
Шаг колонн 6 м.
По степени огнестойкости и классу пожарной опасности здание относится к первой степени; по долговечности - к II классу; по классу капитальности - ко II классу.
Крыша четырехскатная с уклоном 5%. Водоотвод - внутренний организованный.  Стены - однослойные панели из керамзитобетона.
Здание имеет естественное освещение, которое обеспечивает ленточное остекление.

Список чертежей:
лист 1 - План на отметке 0
лист 2 - Фасад 1-14
лист 3 - Разрез 1-1
лист 4 - План фундаментов
лист 5 - План покрытий, стропильных элементов и колонн
лист 6 - План кровли
лист 7 - План кровли
лист 8 - Узел 1, Узел 2, Узел 3

Содержание расчетно-пояснительной записки (19 страниц):
1. Объёмно-планировочные решения
2. Теплотехнический расчёт наружной стены
3. Конструктивные решения
4. Подъёмно-транспортное оборудование
5. Наружная и внутренняя отделка
6. Спецификация сборных железобетонных элементов
7. Генплан
8. Технико-экономические показатели



Промышленное здание - лист 1 - План на отметке 0Промышленное здание - лист 4 - План фундаментовПромышленное здание - лист 5 - План покрытий, стропильных элементов и колоннПромышленное здание - лист 6 - План кровлиПромышленное здание - лист 7 - План кровлиПромышленное здание - лист 8 - Узел 1, Узел 2, Узел 3
В данном курсовом проекте было выполнено проектирование индивидуального жилого дома и двухпролетного промышленного здания.
При выполнении курсового проекта произведены: теплотехнический расчёт наружных стен гражданского здания и промышленного.
В гражданском здании подбираются следующие конструктивные элементы: фундамент, плиты перекрытия, окна, двери, полы, лестница.
Для двухэтажного коттеджа кровельный материал –мягкая черепица.
В промышленном здании подбираются следующие конструкции: фундаменты, фундаментные балки, колонны, ферма, плиты покрытий, стеновые панели, окна, ворота, полы.
В пояснительной записке подсчитываются технико-экономические показатели
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg AutoCAD, doc Word, pdf 19 (8)
