Здание склада для хранения автотранспорта
Рабочий проект

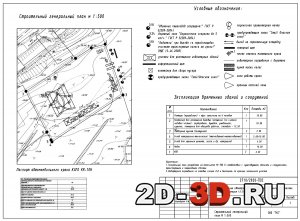

Фасады зданияСтроительный генеральный план М 1:1500
Разрез 1-1 М 1:100, план кровли М 1:200План на отм. 0.000
Список чертежей:
  1. Общие данные
  2. План на отм. 0.000
  3. Разрез 1-1 М 1:100, план кровли М 1:200
  4. Фасады здания
  5. Общие данные
  6. План фундаментов
  7. Развертка фундаментов по оси 1-5, В-А
  8. Схема расположения монолитной плиты пола
  9. Монтажная схема каркаса здания на отм 0.000
  10. Схема расположения балок и прогонов покрытия здания
  11. Схема расположения несущих элементов наружных стен по оси 1-5, 5-1, В-А
  12. Разбивочный план
  13. Схема планировочной организации земельного участка
  14. План земляных масс
  15. План благоустройства
  16. Строительный генеральный план М 1:1500
Объекты: «Здание склада для хранения автотранспорта, в границах земельного участка с кадастровым номером 41:01:0010120:1882».
Проектируемые здания предназначены для размещения складского помещения.
Земельный участок расположен по адресу г. Петропавловск-Камчатский, ул. Тундровая.
Исходными данными послужили:
  • топографическая съемка 1:500 г. Петропавловска – Камчатского, кварталы номенклатурой к-8-г-15.
  • градостроительный план RU 41-301-000-150 от 22.08.2019
  • отчет по инженерным изысканиям;
  • техническое задание, утвержденное заказчиком;
  • согласование с представителями владельцев подземных коммуникаций;
  • договор арены земельного участка № 118/18/0 от 19.04.2018.
Технико-экономические показатели:
  • Площадь земельного участка – 4000 кв.м.
  • Площадь застройки здания склада – 292,7 кв.м.
  • Общая площадь здания склада – 247 кв.м.
  • Строительный объём здания склада – 2218.6 м3.
  • Площадь покрытий – 285 кв.м.
План фундаментовСхема расположения монолитной плиты пола
Монтажная схема каркаса здания на отм 0.000Схема расположения несущих элементов наружных стен по оси 1-5, 5-1, В-А
Проектируемые объекты капитального строительства необходимы для создания числа рабочих мест для ведения складского хозяйства. Рабочими местами будут пользоваться жители г. Петропавловск-Камчатский.
Границей проектирования является границы отвода земельного участка.
Высотные отметки участка изменяется пределах 0.8-2 м.
Рельеф площадки ровный, дополнительной планировки территории не требуется.
Топографическая съемка выполнена масштабе 1:500.
Площадь земельного участка составляет 4000 кв.м.
В данной проектной документации предусмотрено проектирование склада для хранения автотранспорта, площадь которого составляет 247 м2. Проектируемый объект капитального строительства необходим для ведения складского хозяйства.
Здание одноэтажное, прямоугольной формы, с габаритными размерами 20х12, высотой 5,4 м. Входы в здание с северо-восточной стороны.
За относительную отметку 0.000 принята отметка чистого пола существующего склада.
Конструктивная схема здания  металлические балки и прогоны, обшитые стеновыми и кровельными сэндвич-панелями, толщиной 100мм.
Кровля плоская с уклоном 1,5 %.
Полы нового здания выполняются бетонные. Под полами толщиной 150 мм отсыпается основание.
Фундаменты столбчатые железобетонные из бетона класса В20 F100 W6.
Покрытие - сэндвич-панели. Кровля односкатная.
Несущие конструкции - металлический каркас.
Несущие конструкции – колонны и ригели.
Колонны и ригели каркаса приняты из прокатных профилей двутаврового сечения по СТО АСЧМ 20-93.
Класс стали несущих конструкций - С 255, класс стали монтажных элементов - С 245.
