Дипломный проект СТО
Тема работы «Возведение станции технического обслуживания в поселке Дубки Московской области»
Все файлы в редактируемых форматах.
Чертежи - автокад AutoCAD,презентация Power Point, расчетно-пояснительная записка Word.

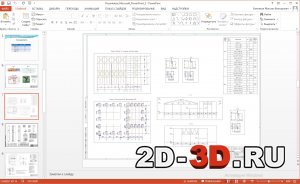

Проект здания станции технического обслуживания Презентация

Лист из презентацииЛокальный сметный расчет

Чертеж 2 Схема связей по нижним поясам ферм Чертеж 5 Календарный график

Описание конструкции и решений Определение трудоемкости строительства здания Расчет конструкции фундаментов

Список чертежей:
  1. Фасад A-A. Разрез А-А. План на отметке ± 0,000. Генплан
  2. Схема связей по нижним поясам ферм, Схема расположений фундаментов
  3. Расчетная схема колонн
  4. Технологическая схема монтажа
  5. Календарный график
  6. Стройгенплан
ОГЛАВЛЕНИЕ расчетно-пояснительной записки проекта:
ВВЕДЕНИЕ
РАЗДЕЛ 1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ
1.1. Описание района строительства
1.2. Генеральный план
1.3. Описание объёмно-планировочного решения объекта
проектирования
1.4. Описание конструктивного решения объекта проектирования
1.5. Теплотехнический расчёт ограждающих конструкций
1.6. Основные решения по инженерным коммуникациям
РАЗДЕЛ 2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ
2.1. Описание конструктивного решения
2.2. Расчёт конструкции фундамента
РАЗДЕЛ 3. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ
3.1. Общие сведения о здании
3.2. Подбор технологических комплектов машин для проектируемого
здания
3.3. Технологическая карта на устройство фундамента
3.4. Строительный генеральный план
3.5. Расчёт параметров календарного плана
РАЗДЕЛ 4. ЭКОНОМИКА СТРОИТЕЛЬСТВА
4.1. Определение стоимости строительного объекта
4.2. Локальная смета № 1 Общестроительные работы
4.3. Локальная смета № 2 Санитарно-технические работы
4.4. Локальная смета № 3 Электротехнические работы
4.5. Сводный сметный расчёт
4.6. Технико-экономические показатели по проекту
РАЗДЕЛ 5. ОХРАНА ТРУДА И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ
5.1. Основные мероприятия по охране труда на объекте
5.2. Основные мероприятия по охране окружающей среды
при выполнении работ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЯ

В составе работы также презентация в powerpoint

В здании четко выделяются две различные по назначению части. Первый этаж представляет собой автомастерскую с оборудованием. На втором этаже находится контора.
В плане объект представляет собой прямоугольник с габаритными размерами 31,2х37м. в осях. Здание трехэтажное, со скатной кровлей, в осях ½ - А/В расположены складские помещения с высотой 1,75м. («в чистоте»).
Высота производственных помещений 1-го этажа -4.2м, магазина и гардеробной -3.0м. («в чистоте»); высота 2-го и 3-го этажей -2,7м. («в чистоте»).
На первом этаже расположены – магазин запчастей, зона техобслуживания машин, окрасочно-сушильная камера, склад лакокрасочных материалов и другие, производственные и вспомогательные помещения для персонала.
На втором и третьем этажах запроектированы офисные помещения, офисы станции техобслуживания, санитарные узлы, помещения уборочного инвентаря.
В здании имеется подвальное помещение, расположенное под магазином и служащее складским помещением для хранения товаров. Над верхним помещением имеется теплый чердак.


Второй лист из презентации Чертеж 4 Технологическая схема монтажа

Определение стоимости строительства  Описание проекта СТО Подбор технологических комплектов машин

Проектируемое здание представляет собой каркас с кирпичными колоннами сечением 640х640 мм, с шагом 6 м. И железобетонными перекрытиями по прогонам.
Фундаменты – монолитные железобетонные. Под стены – ленточные, под столбы – столбчатые.
Наружные стены из керамического кирпича по ГОСТ 530-95, выполненные трехслойной кладкой с утеплителем внутри и облицовкой снаружи кирпичом.
Перемычки – сборные железобетонные по серии 1.038.1-1. Под наружную версту кладки металлические перемычки из стального уголка.
Прогоны – сборные железобетонные по серии 1.225-2 вып.11.
Плиты перекрытия – сборные многопустотные железобетонные по серии 1.141-1 вып.64.
Внутренние стены и перегородки – из керамического кирпича сплошной кладкой.
Окна и наружные двери – из профиля ПВХ.
Внутренние двери – индивидуальные деревянные по ГОСТ 6629-88.
Ворота – индивидуальные металлические утепленные.
Полы: в мастерских бетонные с безыскровым покрытием, в других помещениях – линолеум, керамическая плитка.
Внутренняя отделка стен – клеевая побелка, виниловые обои с покраской, керамическая плитка, подвесные потолки «Армстронг».
Наружная отделка – кладка под расшивку швов.
Расчетное сопротивление теплопередач:
Стены 3.05м2хо/ВТ, потолка -3.17 м2хо/ВТ.
Кровля – деревянная, скатная, с организованными наружными водостоками.

В графической части разработаны чертежи, дающие представления об архитектурно-строительных, расчётно-конструктивных решениях здания при возведении здания, а также чертежи по технологии и организации строительного производства. На листах с 1 по 2 разработаны архитектурно строительные чертежи возведения здания, дающие представление об объемно–планировочном и конструктивном решениях здания. На листе 3 показан расчет строительной конструкции. На листах с 4 по 6 разработана технологическая карта, строительный генеральный план, сетевой график.
В пояснительной записке дается описание принятых решений при возведении здания, необходимые расчеты, технико–экономические показатели, сметная документация на строительство объекта. Пояснительная записка представляет собой: архитектурно-строительный раздел, расчётно-конструктивный раздел, организационно–технологический раздел и экономика строительства, охрану труда и экологическую безопасность в строительстве, заключение, список использованных источников, а также приложения.
Выпускная квалификационная работа содержит: 94 страница текста (без учета приложений), 20 таблиц, 3 рисунков, 30 формул, 6 приложений, список использованных источников - 26 наименований.



специальность 08.02.01 «Строительство и эксплуатация зданий и сооружений»

Проектируемое здание представляет собой каркас с кирпичными колоннами сечением 640х640 мм, с шагом 6м. И железобетонными перекрытиями по прогонам.
В плане объект представляет собой прямоугольник с габаритными размерами 31,2х37 м. в осях. Здание трехэтажное, со скатной кровлей, в осях ½ - А/В расположены складские помещения с высотой 1,75м. («в чистоте»). Высота производственных помещений 1-го этажа -4.2м, магазина и гардеробной -3.0м. («в чистоте»); высота 2-го и 3-го этажей -2,7м. («в чистоте»).
На первом этаже расположены – магазин запчастей, зона техобслуживания машин, окрасочно-сушильная камера, склад лакокрасочных материалов и другие, производственные и вспомогательные помещения для персонала.
На втором и третьем этажах запроектированы офисные помещения, офисы станции техобслуживания, санитарные узлы, помещения уборочного инвентаря
Показатели объемно-планировочного решения здания:
Площадь застройки - 1009,55 м2.
Общая площадь - 1430,37 м2.
Полезная площадь - 838,11 м2.
Расчетная площадь - 654,42 м2.
Строительный объем - 4827,42 м2.
В том числе подземная часть - 158.62 м2.

В выпускной квалификационной работе разработана проектно-техническая документация на обслуживание станции технического обслуживания в поселке Дубки Московской области. По годовой программе возведения станции технического обслуживания был определен перечень и объем выполняемых работ, а также численность работающих, количество основных и вспомогательных постов, площади зон участков и вспомогательных помещений.
Все свободные от застройки и проездов участки озеленяются и благоустраиваются путем посадки деревьев, кустарников, цветников из многолетников, посева газонов.

Исходные данные к работе:
Район строительства п. Дубки, Одинцовский район, Московская область. Станция технического обслуживания. Здание представляют собой каркас с кирпичными колоннами сечением и железобетонными перекрытиями по прогонам. Фундамент – столбчатый ленточный. Сроки возведения объекта должны составить не более 10 месяцев. Инженерные коммуникации от магистральных сетей.

В выпускной квалификационной работе разработана проектно-техническая документация на обслуживание станции технического обслуживания в поселке Дубки Московской области. По годовой программе возведения станции технического обслуживания был определен перечень и объем выполняемых работ, а также численность работающих, количество основных и вспомогательных постов, площади зон участков и вспомогательных помещений.
Все свободные от застройки и проездов участки озеленяются и благоустраиваются путем посадки деревьев, кустарников, цветников из многолетников, посева газонов.
Фундамент–  столбчатый ленточный. Стены представляют собой каркас с кирпичными колоннами сечением и железобетонными перекрытиями по прогонам.  Кровля – мягкая, не эксплуатируемая. Окна – индивидуальные из ПВХ, с остеклением стеклопакетами. Для отделки здания внутри и снаружи применены современные строительные материалы, отвечающие требованиям экологичности-пожарно, взрывобезопасности, долговечности, износостойкости.
В расчетно-конструкторском разделе выпускной квалификационной работе на основании сбора нагрузок был выполнен расчет перекрытия по двум группам предельных состояний. Первая группа: по прочности нормальных и наклонных сечений к продольной оси. Вторая группа: на трещинообразование и по прогибу. Водных магистралей и искусственных водоемов на площадке строительства не имеется. Рельеф участка спокойный с небольшим понижением в южную часть площадки
В разделе «организационно-технологическом» разработаны основные положения проекта производства работ. Разработаны методы монтажа, рассчитано необходимое количество работающих, машин и механизмов.
Разработан календарный план производства работ. Общая продолжительность
строительства объекта составила 10 месяцев, включая 1 месяц подготовительного периода.
При проектировании стройгенплана было рассчитано необходимое количество временных зданий и сооружений на строительной площадке, а также произведен расчет складов, потребность в электроэнергии, временном водоснабжении.
Разработана технологическая карта на земляные работы.  Все разработанные части этого раздела соответствуют положениям главы СНиП 12-01-2004 «Организация строительства» и обеспечивают высокий уровень качества работ, которые гарантируют ввод этого объекта в установленные сроки, а также позволяют достичь высоких технико-экономических показателей, определяющих целесообразность строительства.
Доставка всех материалов на строительную площадку производится автомобильным транспортом. При проектировании соблюдены требования СНиП «Техника безопасности в строительстве».
Сметная документация составлена в соответствии с методикой определения сметной стоимости строительной продукции на территории Российской Федерации МДС 81-35.1991 в ценах 2017 г. Разработаны локальные сметы, объектная смета, стоимости строительства. Объемы общестроительных и монтажных работ определены по рабочим чертежам. Для определения сметной стоимости общестроительных, монтажных работ использованы сборники ТЕР-2001 (территориальные единичные расценки на строительные работы составлены в базисных ценах на 01.01.2001г.), с пересчетом в текущие цены. Способ строительство – подрядный.

Описание нескольких слайдов из презентации:
Слайд 6
На слайде представлены фасад, разрез, план первого этажа, генеральный план
Здание–каркасное: толщина наружной стены- 100 мм; высота этажа на отм. 0,000- 6.6м ; ширина здания - 24.425 м; длина здания - 37.425 м; высота здания - 9.2 м
Наружные стены из керамического кирпича по ГОСТ 530-95, выполненные трехслойной кладкой с утеплителем внутри и облицовкой снаружи кирпичом
Керамический кирпич обладает довольно низкой теплопроводностью, что позволяет возводить энергоэффективные сооружения.
Хорошие звукоизоляционные характеристики позволяют кирпичу быть отличным материалом для перегородок внутри здания.
Участок относительно ровный, благоустройство территории заключается в асфальтировании тротуаров, площадок, подъездных дорог, установка бортовых камней, озеленение свободных участков территории и устройстве газонов, местами покрытая асфальтом и характеризуется абсолютными отметками  71.90м.
В геологическом строении площадки принимают участие суглинистых грунтов четвертичного возраста, перекрытые современным насыпным слоем.
Слайд 7
На слайде представлены: схема расположения фундаментов, схема связей по нижним поясам ферм, узлы фундамента, схема расположения элементов крыши.
Фундаменты  монолитно-столбчатого Высота фундамента 1,8 м,
Перекрытия  запроектированы сборные железобетонные из многопустотных плит толщиной 220 мм.
Фундамент–  столбчатый ленточный. Стены представляют собой каркас с кирпичными колоннами сечением и железобетонными перекрытиями по прогонам.
Кровля – мягкая
Крыша скатная,
Слайд 8
На нем представлена расчетная схема колонн, спецификация жбк, технические условия
Слайд 9
Технологическая карта разработана на монтаж фермы с последовательностью выполнения работ, схемы стропов и узлы строповок, ведомасть обьемов работ
Состав работ:
Монтаж производится с помощью крана
Слайд 10
На данном слайде представлен календарный план производства работ.
С целью ускорения строительства объекта целесообразно применять поточный метод производства работ, на что влияет характеристика здания, конфигурация, размеры, объемы.
Проектируемый срок работ: 10 месяцев +1 месяц подготовки
Нормативный срок строительства: 300 дней
Слайд 11
Назначение строительного генерального плана - разработка и осуществление наиболее эффективной модели организации строительной площадки, обеспечивающей наилучшие условия для высокопроизводительного труда работающих, максимальную механизацию процессов выполнения строительно-монтажных работ, эффективное использование строительных машин и транспортных средств, соблюдение требований охраны труда.  До начала производства работ площадка должна быть очищена от мусора. Въезд на участок предусматривается с дороги. На въезде устанавливается знак ограничения скорости 5 км/ч.

На строительной площадке располагается:
- отрытый склад 110 м2;
- склад стройматериалов под навесом 152 м2;
- закрытый склад 2 м2;
- место для приёма раствора - для двух ящиков по 1,5 м3.
