Диагностический пост на базе «Газель» чертежи и расчёты в редактируемых форматах

Дипломный проект на тему:

«Организация технического обслуживания и ремонта парка машин на базе Спецстрой России ФГУП «ГУССТ №4 УПП №422» с разработкой передвижного диагностического поста» на базе «Газель


Производственный корпусДиагностическая машина на базе Газель

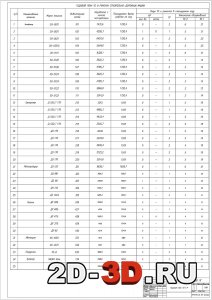

Годовой план технического обслуживания ТО и ремонта Р Оснащение передвижных средств диагностирования Перечень диагностики

В проекте рассчитан производственный корпус, подобранно оборудование.
На основании парка машин составлен годовой план ТО и Р. Для составления плана исходными данными являются фактическая наработка машин и их планируемая наработка за год.

Так же в дипломном проекте рассчитано приспособление для разборки и сборки рессор.

Предназначено для зажима рессор при разборки рессор. Состоит из рукоять, червяка, гайки, корпуса, зажим, опорной пластины, отверстий под крепежные болты.

При разборке, сборке предварительно снятую рессору зажимают в приспособлении и ослабляют хомутики не вынимая рессоры из приспособления. Снимают стремянки и болт, держащие съемное ушко.
Далее разжимаем приспособление и снимаем по очереди листы рессор и выполняем проверку изогнутости.


Эффективность технического обеспечения машин на строительных объектах зависит как от характера распределения работ между различными типами мастерских, так и оснащения передвижных средств технического обслуживания и ремонта.

Для проведения диагностирования машин непосредственно на месте их эксплуатации в настоящее время применяется разработанная в ГОСНИТИ мобильная установка (станция) КИ-4270 (рисунок 3.1), предназначенная для диагностирования технического состояния гусеничных машин при проведении технического обслуживания. Она базируется на машине Газель.

В кузове Газели смонтированы стеллаж, верстак, стол, отсеки, контейнеры с приборами, приспособлениями и инструментом компрессор и электрооборудование.

ГРАФИЧЕСКАЯ ЧАСТЬ
Список чертежей
  1. Диагностическая машина на базе «Газель» общий вид чертёж А1
  2. Корпус производственный
  3. Отделение диагностики
  4. Отделение диагностики
  5. Годовой план технического обслуживания (ТО) и ремонта (Р)
  6. Тензодатчик
  7. Месячный план график ТО и Р А1
  8. Техкарта
  9. Задняя подвеска
  10. Технологическая карта разборки сборки рессор А1
  11. Технологическая карта на вал
  12. Технико-экономические показатели


СОДЕРЖАНИЕ текстовой части проекта:
Введение
1 Теоретическая часть
1.1 Диагностика, как дополнение планово-предупредительных работ
1.2 Организационные приемы диагностики
2 Расчетно-технологическая часть
2.1 Годовой план технического обслуживания и ремонта
2.2 Выбор технологического оборудования
3 Расчетно-проектировочная часть
3.3 Оснащение постов диагностирования
3.4 Оснащение передвижных средств диагностирования
3.5 Машина технического диагностирования
4 Техника безопасности и охрана окружающей среды
4.1 Основные меры безопасности проектируемого предприятия
4.2 Общая характеристика опасных и вредных производственных факторов
4.3 Электробезопасность
5 Экономическая часть
5.1 Расчет капитальных вложений.
5.2 Смета затрат на производство ТО и Р эксплуатируемой техники



Технологическая карта сборки рессорТензодатчик

Отделение диагностики

Перечень дорожно-строительной техники для проведения ТО и Р Описание приспособления для сборки рессор Смета затрат на производство ТО и ремонта

Список параметров для диагностики Стенд диагностики Техкарта на вал

Техника безопасности Технико-экономическое обоснование Трудоемкость по профессиям

Выбор технологического оборудования
Тип проекта Дипломный Кол-во листов (чертежей)
Формат Word. AutoCAD 2018 72 (12)
