Проектирование участка изготовления корпуса редуктора

10 878
Max
20 июля 2010
  • 100

Теги: Proizvodstvo_tehniki
Категории: Проектирование предприятий, участков, цехов / Редукторы и приводы, детали машин
Тип проекта Кол-во листов (чертежей)
Формат

Проектирование гибкого автоматизированного участка изготовления корпуса редуктора.

План механического участкаПриспособление

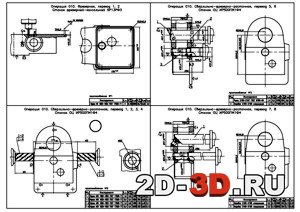

Технологические операцииКарта технологических операций
Расчет припусковСпецификацияТехнологическая часть




Дипломный проект включает в себя пояснительную записку + техпроцесс + чертежи. Корпус редуктора входит в электромеханизм, предназначенный для изменения угла установки оси облучателя в составе антенно-поворотного устройства системы тропосферной радиосвязи.



Список чертежей (13 листов в .dwg, AutoCad):
Корпус редуктора
Заготовка (поковка)
Режущий инструмент + спецификация 1 лист А4
Карты наладок – 6 листов
Приспособление зажимное + спецификация 2 листа А4
Классификатор корпусов
Планировка механического цеха для выпуска корпусов
Экономика (плакат)




Содержание пояснительной записки:
ВВЕДЕНИЕ

Глава 1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
1.1. Исходные данные
1.2. Анализ исходных данных
1.3. Оценка технологичности детали
1.4. Определение типа производства
1.5. Выбор заготовки
1.6. Анализ существующего технологического процесса
1.7. Обоснование выбора технологических баз
1.8. Разработка технологического процесса механической обработки
1.8.1. Установление последовательности обработки основных поверхностей и обоснование необходимого количества переходов
1.8.2. Разработка маршрута и формирование операций
1.8.3. Расчет припусков на механическую обработку
1.8.4. Расчет режимов резания
1.8.5. Техническое нормирование
1.8.6. Выбор и расчет оборудования

Глава 2. КОНСТРУКТОРСКАЯ ЧАСТЬ
2.1. Описание компоновочной схемы гибкого производственного участка
2.2. Расчет и проектирование специального приспособления для обработки детали на обрабатывающем центре
2.2.1. Техническое задание
2.2.2. Выбор и обоснование схемы приспособления
2.2.3. Расчет параметров силового привода
2.2.4. Расчет приспособления на точность
2.3. Проектирование специального режущего инструмента

Глава 3. ОРГАНИЗАЦИОННАЯ ЧАСТЬ
3.1. Состав цеха
3.2. Оборудование, рабочие места и инвентарь
3.3. Компоновка и планировка участка
3.4. Определение размера площади участка
3.5. Состав рабочих
3.6. Организация рабочих мест
3.7. Управление гибким производственным участком
3.8. Организация технического контроля

Глава 4. РАСЧЕТНО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ
4.1. Расчет величины капитальных вложений
4.2. Расчет себестоимости продукции
4.2.1. Расчет прямых затрат на производство
4.2.2. Расчет косвенных затрат
4.2.3. Калькуляция цеховой себестоимости продукции
4.2.4. Экономическая эффективность проектных решений
4.2.5. Технико-экономические показатели проектируемого участка

Глава 5. БЕЗОПАСНОСТЬ ПРОЕКТА
5.1. Охрана труда
5.2. Расчет искусственного освещения
5.3. Техника безопасности
5.3.1. Техника безопасности при эксплуатации гибкой автоматизированной линии
5.3.2. Противопожарная безопасность
ОБЩИЕ ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
Приложения:
1. Технологический процесс на 56 листах
2. Спецификации на 3 листах



Чертежи выполнены в AutoCad.
