Техническое перевооружение ЗАО «КСМ-1»
Дипломный проект

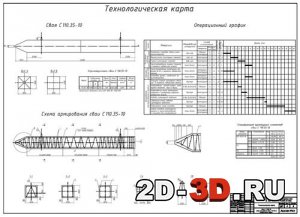

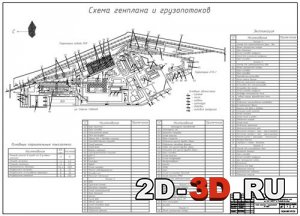

Схема генплана и грузопотоковТехнологическая карта (Свая С 110.35-10, схема армирования сваи С110.35-10, операционный график)

План арматурного цехаСтанок для гибки арматурных стержней СМЖ-173Б

Структурная технологическая схема производства изделийСпецификация арматурных элементов сваи С110.35-10Изменение схемы армирования сваи после перевооружения арматурного цеха



 Список чертежей: схема генплана и грузопотоков, план арматурного цеха, функциональная технологическая схема производства арматурных каркасов для железобетонных свай, технологическая карта (свая С 110.35-10, схема армирования сваи С110.35-10, операционный график), технологическая карта (операционные нормали), станок для гибки арматурных стержней СМЖ-173Б, экономическая эффективность инвестиций, новые виды арматурной стали и их свойства, спецификация.

В дипломном проекте разработан вариант технического перевооружения арматурного цеха на ЗАО «КСМ-1» в г. Ростове-на-Дону.
В общей части проанализирована технология производства по предприятию ЗАО «КСМ-1»  г. Ростова-на-Дону в целом, дана характеристика продукции предприятия. Отмечены необходимость технического перевооружения арматурного цеха и предполагаемые варианты  перевооружения.
В технологической части дипломного проекта рассмотрен вариант технического перевооружения арматурного цеха с применением каркасно-навивочной машины К182-00.00.00ПС  и с заменой физически изношенного и морально устаревшего оборудования по обработке арматурной стали на оборудование нового поколения; составлена функциональная технологическая схема проектного варианта и рассчитаны технико-экономические показатели производства.
Технико-экономический анализ выявил преимущества варианта изготовления пространственного каркаса свай на линии с каркасно-навивочной машиной К182-00.00.00ПС, который  и  был реализован и рассчитан в последующих частях дипломного проекта. Результатом технического перевооружения арматурного цеха будет являться повышение  производительности арматурных каркасов свай  в  1,5  раза,  до 3230 т арматурной стали в изделии в год.
В разделе «Механическое оборудование» даны спецификация оборудования  проектируемой технологической линии, техническая характеристика станков по обработке арматурной стали.
В рамках дипломного проекта выполнены разделы «Архитектурно-строительные  решения» и «Безопасность жизнедеятельности».
В разделе «Экономическая эффективность  инвестиций» рассчитана заводская себестоимость 1 т арматурной стали в изделии  ?  41735,88  р.  При договорной цене 54256,61 р. за 1 т арматурной стали в изделии  чистая прибыль составит  4071810 р. в год. Срок окупаемости инвестиций  – 0,62  года (8 месяцев).
В «Экспериментальной части»  дипломного проекта дается характеристика новых современных видов арматурной стали А500С, А500СП, В500 и их профилей; рассматриваются принципы отечественной и зарубежной маркировки арматурной стали.
Предложенный в данном дипломном проекте вариант технического перевооружения арматурного цеха ЗАО «КСМ-1» не только имеет право на существование, но и является наиболее перспективным и экономически выгодным.

 Основные показатели по генплану:
Площадь участка в ограде или в условных   границах 17 га;
Площадь озеленения  2,3 га;
Площадь твердого покрытия  13955м2;
Площадь застройки 4,6 га;
Площадь автомобильных дорог 2633 пог. м;
Длина железных дорог внутризаводских путей  2685 пог. м;
Коэффициент застройки 27 %;
Коэффициент использования территории 50%;
Коэффициент озеленения 13,5 %.

 Содержание пояснительной записки
Введение
1. Общая часть
1.1 Основные положения проекта
1.2 Место размещения предприятия
1.3 Характеристика продукции предприятия
1.4 Сырье и материалы
1.5 Обоснование необходимости технического перевооружения
2. Технологические решения
2.1 Техническая оценка базисного варианта производства
2.2 Функциональная технологическая схема производства арматурных каркасов свай после перевооружения
2.3 Особенности армирования базового изделия
2.4 Операционные нормали
2.5 Производительность проектных решений
2.6 Расчет запасов металла и готовых изделий. Расчет складов
2.7 Расчеты объемов работ на изготовление арматурных изделий
2.8 Расчет массы и стоимости оборудования
2.9 Расчет потребности в электроэнергии
2.10 Расчет численности и состава работающих
2.11 Технико-экономические показатели проектных вариантов
2.12 Контроль качества производства и готовой продукции
3. Архитектурно-строительные решения
3.1 Исходные данные
3.2 Генеральный план и транспорт
3.3 Архитектурно-планировочные  решения
3.4 Технологические решения
3.5 Инженерное оборудование
3.6 Противопожарные мероприятия и эвакуация людей
3. 7 Радиационная безопасность
3.8 Основные строительные показатели
4. Механическое оборудование
4.1 Описание и технические характеристики оборудования технологической линии
4.2 Спецификация оборудования
4.3 Расчет основных параметров станка для гибки арматурных стержней СМЖ-174Б
5. Безопасность жизнедеятельности
5.1 Безопасность труда
5.2 Экологическая  безопасность
5.3 Расчет заземления каркасно-навивочной машины
6. Экономическая эффективность инвестиций
6.1 Расчет капитальных затрат на техническое перевооружение арматурного цеха на ЗАО «КСМ-1»
6.2 Определение численности рабочих и фонда заработной платы
6.3 Определение затрат «Цеховые расходы»
6.4 Определение затрат «Общезаводские  расходы»
6.5 Содержание калькуляционных статей затрат
6.6 Расчет расходов по содержанию и эксплуатации оборудования
6.7 Определение плановой себестоимости готовой продукции
6.8 Расчет нормируемых оборотных средств
6.9 Основные технико-экономические показатели
6.10 Формирование финансового результата и его распределение
7. Экспериментальная часть
7.1 Новые виды арматурной стали и их свойства
7.2 Принципы маркировки арматурной стали
Заключение
Список литературы
Приложение
