Механический участок обработки детали "Шестерня"

4 215
rihhansu
24 февраля 2016
  • 100

Формат файлов: Компас, AutoCAD, Solidworks, Word, Excel, cdw, frw, dwg, sldprt, doc, xls
Кол-во 3D моделей: 4
Кол-во чертежей: 12
Теги: Proizvodstvo_tehniki
Механический участок обработки детали "Шестерня"
 Дипломный проект

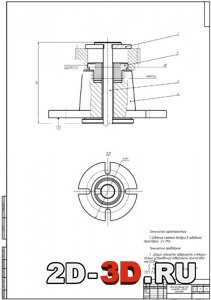

ГПСПриспособление для шлифовки зубьев шестеренРасчетно-технологическая карта операция 005 токарная с ЧПУ станок 1727Ф6

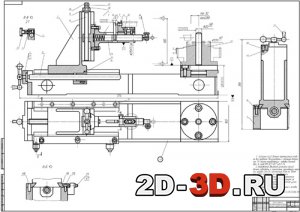

Приспособление для контроля радиального биения шестерен с наружным зацеплениемФреза червячная

Шестерня ДЗ95Б-04-045Шестерня

Параметры внутреннего зубчатого венцаРазработка расчетной схемыРасчеты точности обработки




Список чертежей: шестерня, ГПС, приспособление для контроля радиального биения шестерен с наружным зацеплением, приспособление для шлифовки зубьев шестерен, фреза червячная, расчетно-технологическая карта операция 005 токарная с ЧПУ станок 1727Ф6, детали представители, диаметральная размерная схема проектного варианта технологического процесса, диаметральная размерная схема действующего варианта технологического процесса, линейная размерная схема действующего варианта технологического процесса, линейная размерная схема проектного варианта технологического процесса, технико-экономические показатели.

Список 3D моделей: деталь представитель 04-007, деталь представитель 04-038, деталь представитель 04-039, шестерня ДЗ95Б-04-045.

Разработка технологии детали, разработка механического участка и расчет его экономической эффективности. Анализ действующего техпроцесса, разработка проектного техпроцесса.
Старое универсальное оборудование заменено на новые станки.
Все станки снабжены автоматическими или автоматизированными приспособлениями для закрепления заготовки.
На данных станках можно полностью изготовить зубчатое колесо, что увеличивает производительность и уменьшает погрешности связанные с переустановкой, так как обработка производится за меньшее количество операций.

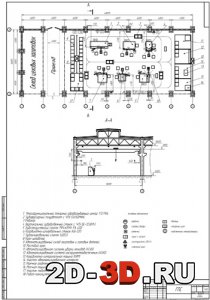

 ГПС включает:
1  Многофункциональный токарный обрабатывающий центр 1727Ф6
2 Зубофрезерный полуавтомат с ЧПУ 53А50МФ6
3 Робокар
4 Вертикальный зубодолбежный станок с ЧПУ ВС-123ВФ3
5 Зубозакругляющий станок PRAWEMA FA 400
6 Координатно-шлифовальный станок КШ-320
7 Зубошлифовальный станок 5Д833
8 Кран-штабелер
9 Автоматизированный склад заготовок и готовых деталей
10 Мостовой кран
11 Автоматизированная система уборки отходов (АСУО)
12 Автоматизированная система инструментообеспечения (АСИО)
13 Координатно-измерительная машина (КИМ)
14 Участок автоматизированного контроля
15 Моечное отделение
16 Моечная машина
17 Участок подготовки производства (УПП)
18 Робот-манипулятор L-2400

Работа содержит операционные карты.

 Содержание пояснительной записки
Описание планировки участка
Расчет потребного количества оборудования
Размерный анализ действующего технологического процесса
Построение размерных схем
Определение замыкающих звеньев
Анализ обеспечения точности детали
Анализ эффективности применяемого инструмента, оснастки и оборудования
Анализ операционных эскизов
Анализ операционных карт
Анализ карт технического контроля
Разработка проектного технологического процесса
Выбор исходной заготовки
Обоснование и разработка проектного технологического процесса
Маршрутная технология проектного технологического процесса
Размерный анализ проектного технологического процесса
Расчет режимов резания и норм времени
Проектирование, расчет и описание станочного, контрольного приспособлений и режущего инструмента
Проектирование, расчет и описание работы станочного приспособления
Определение параметров зажимного устройства
Расчет параметров зажимного устройства
Расчеты точности обработки
Описание работы станочного приспособления
Расчет режущего инструмента
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Solidworks, Word, Excel, cdw, frw, dwg, sldprt, doc, xls 77 (12)
