Расчёт вилочного погрузчика

5 733
Аким
17 мая 2017
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 2
Категории: Чертежи проекты / Погрузчики
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 61

Расчёт вилочного погрузчика

Курсовой проект

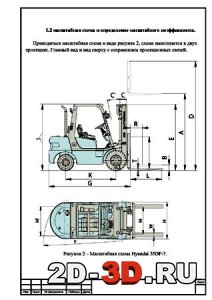

Общий вид Компоновочная схема Масштабная схема Гидроцилиндр Схема действия сил Схема проверки устойчивости

В составе чертеж устойчивости, чертеж общего вида и расчетно-пояснительная записка.

При выборе аналога рассчитываемого погрузчика руководящим  показателем является грузоподъемность выбираемого погрузчика ,т (кг). которая  не должна  превышать вес поднимаемого груза (по заданию)  более чем на 300 кг и  более чем 500 кг для моделей свыше 3 т. При этом отличия могут быть как большую так и в меньшую сторону.

Вторым руководящим показателем является высота подъема груза H, которая не должна превышать у аналога 4 м.

 Кроме того выбираемый аналог должен отвечать следующим дополнительным требованиям:

1. Привод рабочего оборудования – Гидравлический.

2. Силовая установка – Двигатель внутреннего сгорания (дизельный или бензиновый).

3. Грузоподъемник – Фронтально расположенный, телескопический двухрамный.

4. Количество ходовых опор 4.


Содержание РПЗ:

Введение

1.Выбор аналога рассчитываемого погрузчика

1.2 масштабная схема и определение масштабного коэффициента

2. Расчёт грузоподъёмника вилочного погрузчика

  • 2.1 Расчёт механизма подъёма груза
  • 2.2 Расчет поперечного сечения вил по условию прочности

2.3 Расчет механизма наклона грузоподъемника

3.Тяговый расчёт погрузчика

3.1 Определение мощности и построение внешней скоростной характеристики двигателя

3.2 Определение основных параметров трансмиссии

3.3 Расчет динамической тяговой характеристики

4. Расчет устойчивости автопогрузчика



Грузоподъемность 3600 кг.
Высота подъёма 2,9 м.
Максимальная скорость передвижения погрузчика 18 км/ч
Полная масса погрузчика 8361 кг.
Тип двигателя - дизельный
Мощность двигателя - 73,2 кг



Аналог Hyundai 35DF-7
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 61
