Погрузчик вилочный

13 337
Max
22 апреля 2013
  • 100

Формат файлов: Компас, AutoCAD, cdw, dwg
Категории: Чертежи проекты / Погрузчики
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg 48 (1)

Курсовой проект

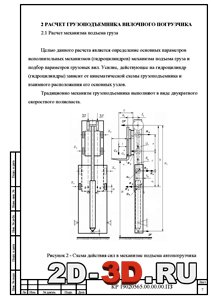

Расчет вилочного погрузчика Схема продольной устойчивости погрузчика Тяговый расчет



Данный вилочный автопогрузчик предназначен для штабелирования грузов на высоту 2,8 метра, масса которых не превышает 3,9 тонны на складах закрытого или открытого типа. Аналог ТСМ FD40T9.



Техническая характеристика

1. Грузоподъемность 3900 кг

2. Высота подъема груза 2800 мм

3. Полная масса погрузчика 6560 кг

4. Угол наклона грузоподъемника вперед/назад 3/6

5. Максимальная скорость передвижения погрузчика 19 км/ч

6. Тип топлива дизель

7. Трансмиссия механическая

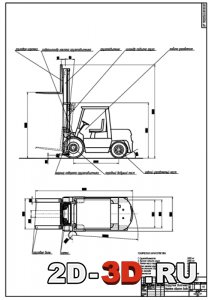

Работа содержит чертеж вилочного погрузчика и расчетно-пояснительную записку.


Содержание РПЗ

Введение

1 Выбор аналога рассчитываемого погрузчика

2 Расчет механизмов и узлов погрузчика

2.1 Расчет грузоподъемника вилочного погрузчика

2.2 Расчет механизма наклона грузоподъемника

3 Тяговый расчет погрузчика

3.1 Определение мощности и построений внешней скоростной характеристики двигателя

3.2 Определение основных параметров трансмиссии

3.3 Расчет динамической тяговой характеристики погрузчика

4 Расчет устойчивости автопогрузчика

4.1 Расчет погрузчика на продольную устойчивость

Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg 48 (1)
