Погрузчик Д-3365

3 834
matador1337
25 апреля 2020
  • 0

Формат файлов: docx, компас 3D, cdw, word
Кол-во чертежей: 2
Категории: Чертежи проекты / Погрузчики
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат docx, компас 3D, cdw, word 33
ВЫБОР ОПТИМАЛЬНОГО ТИПА ОДНОКОВШОВОГО ПОГРУЗЧИКА В ЗАВИСИМОСТИ ОТ УСЛОВИЙ ЭКСПЛУАТАЦИИ
Курсовой проект

Общий вид фронтального погрузчика

Список чертежей
  1. Общий вид погрузчика Д-3365
  2. Карта смазки
Цель курсового проекта: выбрать оптимальный одноковшовый погрузчик по заданным условиям эксплуатации.
Задачи:
  1. Изучить классификацию и устройство одноковшовых погрузчиков;
  2. Выбрать одноковшовый погрузчик по главным оптимальным параметрам, пользуясь теоретическими данными;
  3. Провести проверочный тяговый расчёт погрузчика;
  4. Выполнить проверочный расчёт на устойчивость погрузчика;
  5. Изучить техническое обслуживание одноковшового погрузчика.
Объект: Процесс разработки грунта I категории прочности.
Предмет: Одноковшовый погрузчик.
Исходные данные: колёсный одноковшовый погрузчик, исполнение для умеренного климата, предназначен для разработки грунтов I категории прочности, общий объём работ составляет 28000 м^3, работу необходимо выполнить за 3-4 смены, при 8 часовом дне, размер участка позволяет разместить только один погрузчик.


Заключения
  1. Приведена классификация и устройство одноковшовых погрузчиков, виды рабочего оборудования, основные фирмы производители.
  2. Выбран фронтальный одноковшовый погрузчик Д-3365, массой 20900 кг, и двигателем мощностью  169 кВт, максимальной производительностью 0,32  , производитель ЗАО «Орёл-Погрузчик».  Данный погрузчик наиболее лучше подходит для заданных условий эксплуатации.
  3. При расчёте тягового усилия, было выявлено, что условия соблюдаются. Суммарное сопротивление перемещению погрузчика оказалось меньше тягового усилия по мощности – суммарное сопротивление перемещению равно 246965 Н, а тяговое усилие 248318 Н.
  4. В результате расчета угол наклона поверхности движения погрузчика при котором возможно опрокидывание равен 36,6 градусов, а допустимый угол поперечного уклона по условию опрокидывания равен 30 градусов.
  5. Таким образом техническое обслуживание фронтального погрузчика Д-3365 следует проводить в соответствии с картой смазки в течении всего периода эксплуатации, при таком обслуживании погрузчик будет работать безотказно.
Содержание
ВВЕДЕНИЕ
1. КЛАССИФИКАЦИЯ ОДНОКОВШОВЫХ ПОГРУЗЧИКОВ, ВИДЫ РАБОЧЕГО ОБОРУДОВАНИЯ, ОСНОВНЫЕ ФИРМЫ ПРОИЗВОДИТЕЛИ
1.1 Устройство одноковшовых погрузчиков
Вывод по разделу 1
2. ВЫБОР ПОГРУЗЧИКА ПО УСЛОВИЯМ ЭКСПЛУАТАЦИИ
Вывод по разделу 2
3. ПРОВЕРОЧНЫЙ ТЯГОВЫЙ РАСЧЁТ ПОГРУЗЧИКА
Вывод по разделу 3
4. ПРОВЕРОЧНЫЙ РАСЧЁТ НА УСТОЙЧИВОСТЬ ПОГРУЗЧИКА
Вывод по разделу 4
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОГРУЗЧИКА
Вывод по разделу 5
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЕ

Технические характеристики фронтального погрузчика
Грузоподъёмность 6300 кг
Вместимость ковша 3 м3
Ширина ковша 3,09 м
Высота выгрузки 3,215
Мощность двигателя 230 л.с. (169 кВт)
База 3000 мм
Колея 2680 мм
Эксплуатационная масса 20900 кг

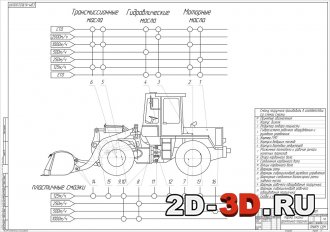

Карта смазки погрузчика

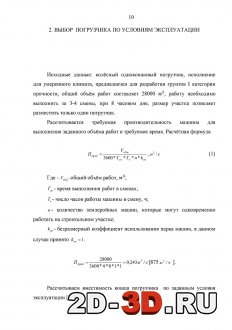

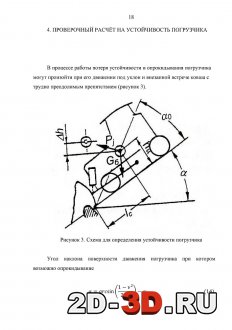

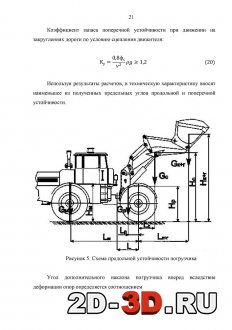

Проверочный расчет на устойчивость машины Схема продольной устойчивости погрузчикаВыбор погрузчика по условиям эксплуатации
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат docx, компас 3D, cdw, word 33
