Модернизация электропогрузчика с шарнирно-сочлененным грузоподъемником

3 898
rihhansu
29 июня 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc, docx
Кол-во чертежей: 10
Категории: Чертежи проекты / Погрузчики
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx 131 (10)
Модернизация электропогрузчика с шарнирно-сочлененным грузоподъемником
Дипломный проект

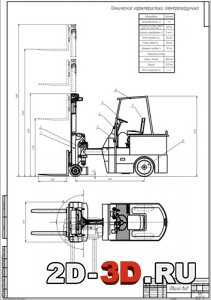

Общий вид

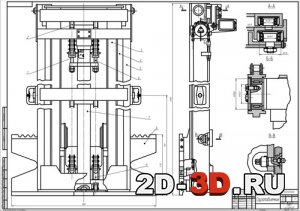

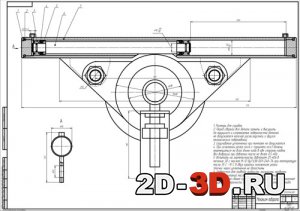

Механизм поворотаГрузоподъемник

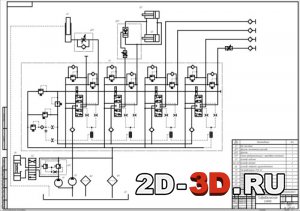

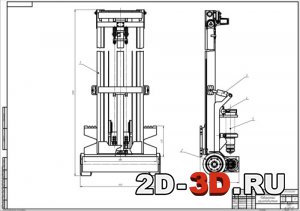

Поворотный грузоподъемникГидравлическая схема

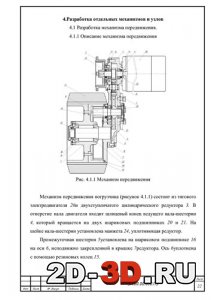

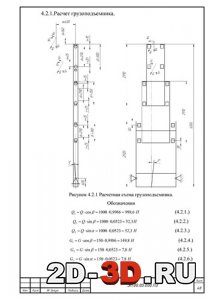

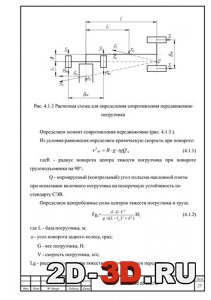

Механизм передвиженияРасчет грузоподъемникаРасчетная схема для определения сопротивления передвижению погрузчика



Список чертежей: общий вид, механизм поворота, грузоподъемник, гидравлическая схема, приводное колесо, склад для хранения штучных грузов, освещение склада, поворотный грузоподъемник, технология изготовления оси ведущего колеса, экономическая часть, спецификации.

В дипломном проекте выполнена модернизация грузоподъемника. Установлен 3х секционный грузоподъемник, высота подъема 6,55 м. Грузоподъемность 1т. К техническим чертежам выполнены спецификации. В разделе автоматизация выполнена установка джостика и гидрораспределителя с пропорциональным электрическим управлением. В организации работ выполнен расчет склада, выполнена самая эффективная расстановка стеллажей с точки зрения использования полезной площади склада. В разделе БЖД выпослен расчет освещенности склада. В экономическом разделе выполнено сравнение модернезированного электропогрузчика с электроштабелером (с приближенными техническими характеристиками).
Кор­пус представляет собой несущую конструкцию, состоящую из рамы, капота, отсека противовеса.

Техническая характеристика:
грузоподъемность, Q 1 т
расстояние от центра тяжести груза до спинки вил, Lq 500мм
скорость передвижения, ? 13 км/ч
колея передняя, Впк 960 мм
колея задняя, Взк 780 мм
дорожный просвет, h 50 мм
габаритные размеры:
  • длина с вилами 3860 мм
  • ширина 1120 мм
? шины массивные:
  • передние 320х160х225 мм
  • задние 520х160х225 мм
? масса погрузчика, G 4 т

Содержание пояснительной записки
Введение
1. Обзор существующих конструкций и выбор рациональной схемы машины
2. Анализ различных вариантов конструктивного исполнения электропогрузчика
3. Описание конструкции и предварительная разработка общего вида машины
4. Разработка отдельных механизмов и узлов
4.1 Разработка механизма передвижения
4.2 Расчет грузоподъемного механизма
4.3 Гидравлическая система
5. Организация работ
6. Автоматизация управления
7. Технология изготовления оси приводного колеса
8. Экономический расчет
9. Обеспечение безопасности жизнедеятельности
Список используемой литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx 131 (10)
