Пневмораспределитель

3 888
Аким
12 сентября 2016
  • 0

Категории: Чертежи проекты / Пневмоприводы, расчеты пневматики
Тип проекта Учебный Кол-во листов (чертежей)
Формат

 Расчет передач и чертеж пневмораспределителя

Курсовой проект

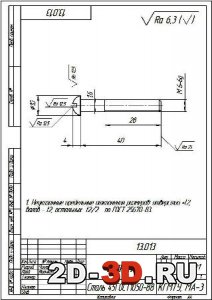

корпускрышкавинтпробкатарелкашток


Скачать:


В составе чертежи: корпус, крышка, пробка,тарелка, гайка, шток, винт, шпилька.

Пневмораспределитель – это прибор, который используется для изменения направления, пуска сжатого воздуха в нескольких пневмолиниях в зависимости от внешнего воздействия. Другими словами, так называют устройства, которые управляют потоками сжатого воздуха в пневмосистеме. В пневмораспределителях воздух проходит по пневмолиниям. То, сколько в пневмораспределителе пневмолиний, и определяет его линейность. Самые распространенные по числу пневмолиний двух-, трех-, четырех- и пятилинейные устройства. Если число линий превышает пять, такие пневмораспределители, как правило, применяются для специальных целей.

СОДЕРЖАНИЕ РПЗ:

1 Расчет передач


2 Описание деталей

2.1 Корпус

2.2 Крышка

2.3 Пробка

2.4 Тарелка

2.5 Гайка

2.6 Шток

2.7 Винт

2.8 Шпилька

Список использованной литературы





Тип проекта Учебный Кол-во листов (чертежей)
Формат
