Привод пневматический для поджатия деталей

1 219
serg7777
22 апреля 2020
  • 0

Формат файлов: Компас 3D, a3d, pdf,cdw
Кол-во 3D моделей: 15
Кол-во чертежей: 15
Категории: Пневмоприводы, расчеты пневматики / КОМПАС-3D
Тип проекта 3д модели Кол-во листов (чертежей)
Формат Компас 3D, a3d, pdf,cdw 15
Привод пневматический для поджатия деталей
3д модель и чертёж с деталировкой

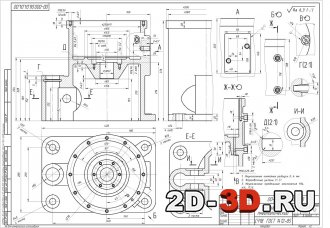

Корпус привода  Привод пневматический чертёж

Список 3d моделей:
  1. Корпус
  2. Вилка
  3. Диск
  4. Кольцо
  5. Кольцо толкателя
  6. Крышка
  7. Крышка сальниковая
  8. Манжета Ф50
  9. Манжета Ф250
  10. Ось болта
  11. Ось мал
  12. Поршень
  13. Рычаг
  14. Толкатель
  15. Шток

Список чертежей:
  1. Корпус
  2. Вилка
  3. Диск
  4. Кольцо
  5. Крышка
  6. Крышка сальниковоя
  7. Манжета Ф 50
  8. Манжета Ф 250
  9. Ось
  10. Ось (2)
  11. Поршень
  12. Рычаг
  13. Толкатель
  14. Шток
  15. Привод пневматический. Сборка

Поршень Рычаг

Вилка


  Диск  Крышка

Тип проекта 3д модели Кол-во листов (чертежей)
Формат Компас 3D, a3d, pdf,cdw 15
