Гидродинамический тормоз буровой лебедки

2 274
Дима Бессолов
27 мая 2021
  • 0

Формат файлов: Компас, Word, cdw, doc, docx
Кол-во чертежей: 3
Теги: Тормоз
Категории: Насосы / Нефть
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, doc, docx 48 (3)
Гидродинамический тормоз буровой лебедки
Учебный проект с чертежами и расчетами
Общий видТормоз в разрезе
Деталировка
Список чертежей:
  1. Общий вид
  2. Тормоз в разрезе
  3. Деталировка
  4. Спецификации
Гидродинамический тормоз для бурения скважин на глубину 3500 м с усовершенствованием системы торможения.
В курсовом проекте произведен анализ существующих конструкций буровых насосов, их функциональное назначение, а также их конструктивное исполнение. Произведен анализ основных параметров, особенностей эксплуатации, конструктивных недостатков и причин отказов буровых насосов.
Произведён расчёт основных параметров гидравлической части и выполнены соответствующие расчеты на прочность, доказывающие работоспособность конструкции.
Рассмотрены монтаж буровых насосов и способы их обвязки, ремонт систем и узлов, технологическое обслуживание.
Курсовой проект выполнен согласно нормам ЕСКД.

Техническая характеристика
  • Вместимость холодильника, м3: 0,6
  • Масса холодильника: 315
  • Активный диаметр ротора, мм: 1,45
  • Число роторов:  1
  • Максимальный развиваемый тормозной момент на валу при полном заполнении гидротормоза водой, кНм: 161,2
  • Рабочая жидкость:  вода
Содержание пояснительной записки
Введение
1 Анализ существующих конструкций буровых насосов
1.1 Анализ функционального назначения и конструктивного исполнения
1.2 Основные параметры и технические характеристики
1.3 Особенности эксплуатация и причины отказов буровых насосов
1.4 Постановка задачи проекта
1.5 Эскизная проработка узла конструкции
1.6 Патентные исследования
2 Расчетная часть
2.1 Определение нагрузки на крюке
2.2 Определение величины тормозного момента
2.3 Определение конструктивных параметров гидротормоза
2.4 Определение конструктивных параметров гидротормоза
2.5 Расчет подшипников вала гидродинамического тормоза
2.6 Построение характеристики гидродинамического тормоза
2.7 Построение графика загрузки гидротормоза при спуске колонны
3 Монтаж, ремонт и техническое обслуживание бурового насоса
Список использованных источников

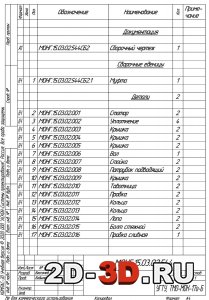

Эпюры крутящих моментов вала гидротормозаСпецификацияРасчет подшипников гидродинамического тормоза
Внешняя характеристика гидродинамического тормоза УТГ-1450Характеристики гидротормоза при различном заполненииСхема конструкции скважины

Гидродинамические тормоза буровых лебедок относятся к вспомогательным и используют для ограничения скорости спуска бурильных и обсадных труб в скважину.
