Жылдық өнімділігі 22000 м3 болатын ұялы бетон өндіретін цехын жобалау

1 032
rihhansu
16 мая 2021
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 1
Категории: Чертежи проекты / На казахском
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 37 (1)
автор публикации: Балжан Мамутова
Жылдық өнімділігі 22000 м3 болатын ұялы бетон өндіретін цехын жобалау
Курстық жұмыс
Технологическая схема производства мелких пенобетонных блоков
Сызбалар тізімі: ұсақ пенобетон блоктарын өндірудің технологиялық схемасы.

Технологиялық схемаға мыналар кіреді:
  1. Бункерлер
  2. Пневмокөлік
  3. Грохот
  4. Шар диірмені
  5. Таспа бергіші
  6. Диспенсер
  7. Пенобетоносмеситель
  8. Пеногенератор
  9. Көбік генераторының компрессоры
  10. Пеносмеситель
  11. Су ыдысы
  12. Пішіні
  13. Траверса
  14. Көбік бетон массиві
  15. Булау камерасы
  16. Кесу кешені
  17. Дайын өнім қоймасы
Курстық жұмыста жалпы көбікті бетон рецептурасына тоқталып өткен болатынмын. Соның арқасында көбікті бетон өндіруге қажетті материалдарды және олардың мөлшерін біле алдым. Шығындарын есептей келе жылдық мөлшерін анықтадым. Шыққан мәндерді арнайы кестелерге жазып қойдым.
Саңылаулы толтырғыштарды жеңіл бетонның жылу физикалық қасиеттерін жақсарту үшін, бетонның ерітінді бөлігін саңылауландырады немесе оны саңылаулы тасымен ауыстырады. Яғни бетонды ірі толтырғышсыз дайындайды. Саңылауланған жеңіл бетондарға жеңіл ірі толттырғыштардың көлемі 800 дм 3 жоғары болатын бетондарды жатқызады. Мұндай бетондарды саңылауландыру үшін арнайы дайындалған көбік немесе газ ауа түзгіш қосымшалар арқылы алуға болады. Көбікпен тек қана құмсыз араласпаны, ауа түзгіш қосымшаларды құмды немесе онсыз араласпаларды пайдаланады. Қолданылатын толтырғыш жəне бетонды саңылауландыру тəсіліне байланысты олардың атаулары келесідей:
  1. 1 Керамзит көбікті бетон.
  2. 2 Керамзит газды бетон.
  3. 3 Ауа түзгіш қосымшалармен керамзит бетон.
Нығыз құрылымды жеңіл бетонға қарағанда саңылауланған бетон төмен тығызды жəне жылуөткізгіштік коэффиценті жоғары болады. Онда түйіршіктік құрамы бойынша үзілісті фракциялар ірі толтырғыш саңылаулы құмның шығынын ескермеу жəне саңылаулы толтырғыштың нығыз түрін қолдануға болады. Саңылауланған бетонның беріктігі 5-10 МПа, ρ=700-1400 кг/м3 болуы мүмкін. Бұл бетонға цементтің маркасы 400 жəне одан жоғары маркалы байланыстырғыштар қолданады.
Ұялы бетондар – ұнталған кремнеземді компонентпен араластырылған портландцемент немесе əктен, оларға газ немесе көбік бөліп шығаратын заттар қосып жасалынады. Сондықтан бұл бетондар араның ұясына ұқсас бүкіл денесіне біркелкі тараған көптеген уақ (макро диаметрі 0,5-2 мм) жəне өте уақ (микро диаметрі 0,01 мм-ден кіші) саңылаулары (тесіктері) бар құрылымды болып келеді. Макросаңылаулар газ не көбік шығаратын заттардың, ал микросаңылаулар – байланыстырғыш затпен химиялық əрекеттеспеген бос су əсерлерінен түзіледі. Макротесіктердің ішінде газ не ауа болады. Микротесіктер саңылаулары қоршаған цемент тас қаңқаларында, қабықтарында орналасады.
Артықшылықтары
Кеуекті құрылымы арқасында көбік бетонының бірқатар артықшылықтары бар:
  • Ол қарапайым бетонға қарағанда әлдеқайда жақсы жылу оқшаулау қасиеттеріне ие. Бірақ, мысалы, көбік, минералды жүн немесе көбік әйнегінен гөрі нашар.
  • Көбік бетон өнімдерін (блок, плита, кірпіш) өндіру үшін цементтен 2-4 есе аз қажет (тығыздықтың аздығына байланысты — көлемнің бір бөлігін бос жерлер алады).
  • Көбік бетон өнімі бетон массасымен салыстырғанда аз, бұл тасымалдау, төсеу және өңдеу шығындарын азайтады. Сонымен қатар, құрылымның массасы аз болады, нәтижесінде арзан іргетастың көмегімен үнемдеуге болады.
  • Көбік бетонын өңдеудің қарапайымдылығымен ағашпен салыстыруға болады: ол оңай кесіледі, бұрғыланады, тырнақталады.
  • Экологиялық тазалық бетонға ұқсас. Көбік блогын өндіруде тек цемент, құм, су және көбік түзгіш қолданылады.
Кемшіліктері
Құрылымына байланысты көбік бетон салыстырмалы түрде төмен механикалық беріктікке ие, ол әдеттегі бетонға қарағанда шамамен аз, ал темірбетонмен мүлдем салыстыруға келмейді.
Көбік бетон іс жүзінде иілу үшін жұмыс істемейді
Көбік бетон айтарлықтай шөгуді береді (дайын көбік блоктары кем дегенде 28 күн құрғақ жерде тұруы керек деп саналады)
Кейбір көбік бетон қоспалары қауіпті болуы мүмкін (кейбір сарапшылар кеңейтілген полистирол бетоны стиролды шығарып, жанғыштығы жоғары деп санайды)
Оны өндіруде канцероген болып табылатын асбест қолданылады

Түсіндірме жазбаның мазмұны
Кіріспе
Ұялы бетон түрлері
Газдыбетон
Көбікті бетон
Пенобетон беріктігі және жылуөткізгіштігі
Көбікті бетон өндірісіне қажетті шикізаттар

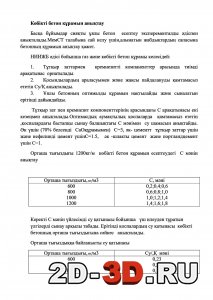

Көбікті бетон құрамын анықтау
Көбік бетонын пайдалану
Артықшылықтары және кемшіліктері
Көбікті бетон жасау технологиясы
Қажетті жабдықтар
Цехтың өндірістік бағдарламасы

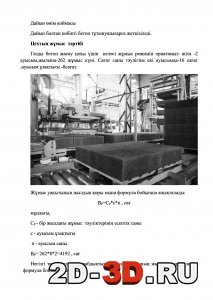

Цехтың жұмыс тәртібі

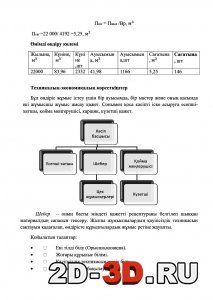

Техникалық-экономикалық көрсеткіштер
Қорытынды
Пайдаланылған әдебиет
Қажетті жабдықтарЦехтың жұмыс тәртібіКөбікті бетон құрамын анықтау

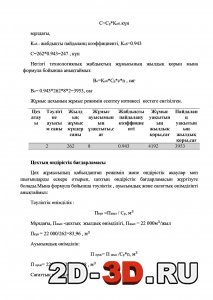

Жұмыс цехының жұмыс режимін есептеу нәтижесі  кестеге енгізілгенТехникалық-экономикалық көрсеткіштер
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 37 (1)
